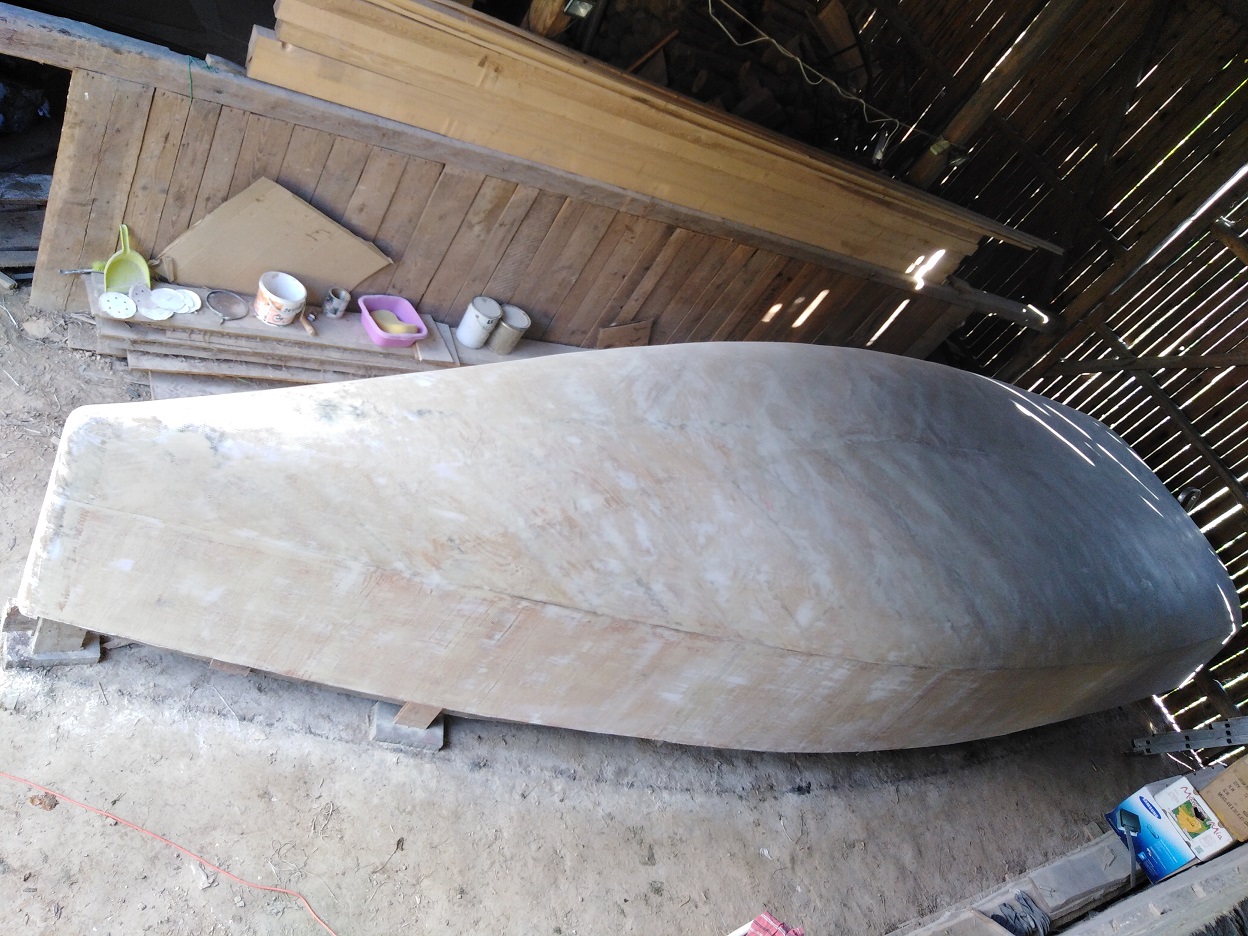

Dzisiaj trochę popracowałem . Dokończyłem nakładanie drugiej warstwy szpachli . Nakłada się trudniej, bo niska temperatura i żywica gęściejsza . Ukończyłem również skrzynię mieczową . Teraz będzie czekać aż odwrócę kadłub , to od razu przymierzę , dokleję kołnierz i użebrowanie i wkleję na stałe. Skrzynia ma 3000 g/m2 i będzie dodatkowe użebrowanie , bo będzie przenosić spore obciążenia : ciężki profilowy miecz , system zamykania szczeliny , no i konstrukcja nośna całości .

A jakie proporcje i czego dajesz do szpachli ?
Ja mam zapasy: Epidian5 i Z-1 i zawsze się boję "przedawkować" rozcieńczalniki.

MJS

_________________
"Wolność? co to takiego?" ja
"Gdy wszyscy grają to samo - szukam dyrygenta" K.Szewczyk

Wspomnij: Orwella i Huxleya.


Zapraszam na "fejsa":
"Dla tych co nie lubią szerokich ruf "
"Marian Strzelecki"
oraz
https://planyjachtow.pl/

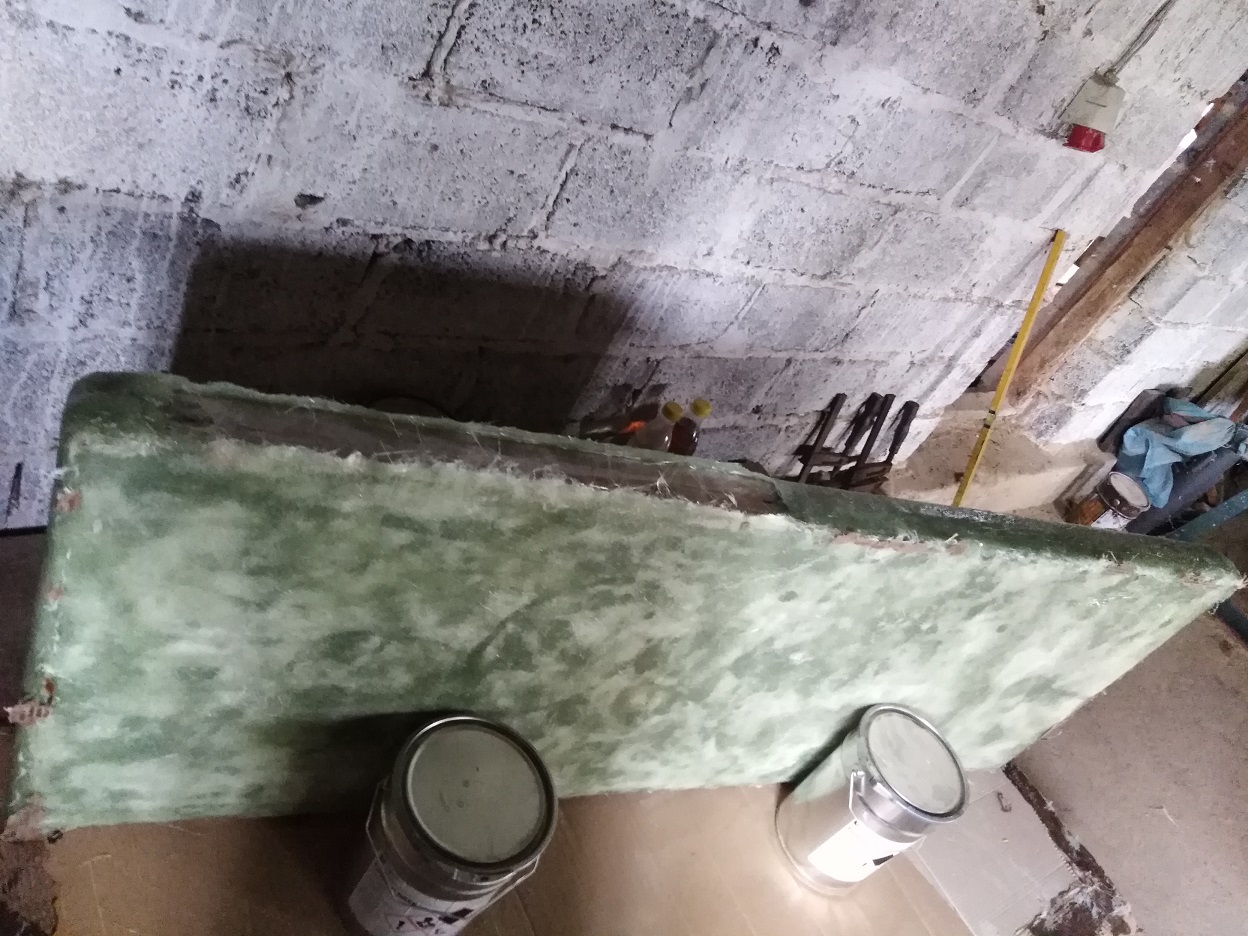

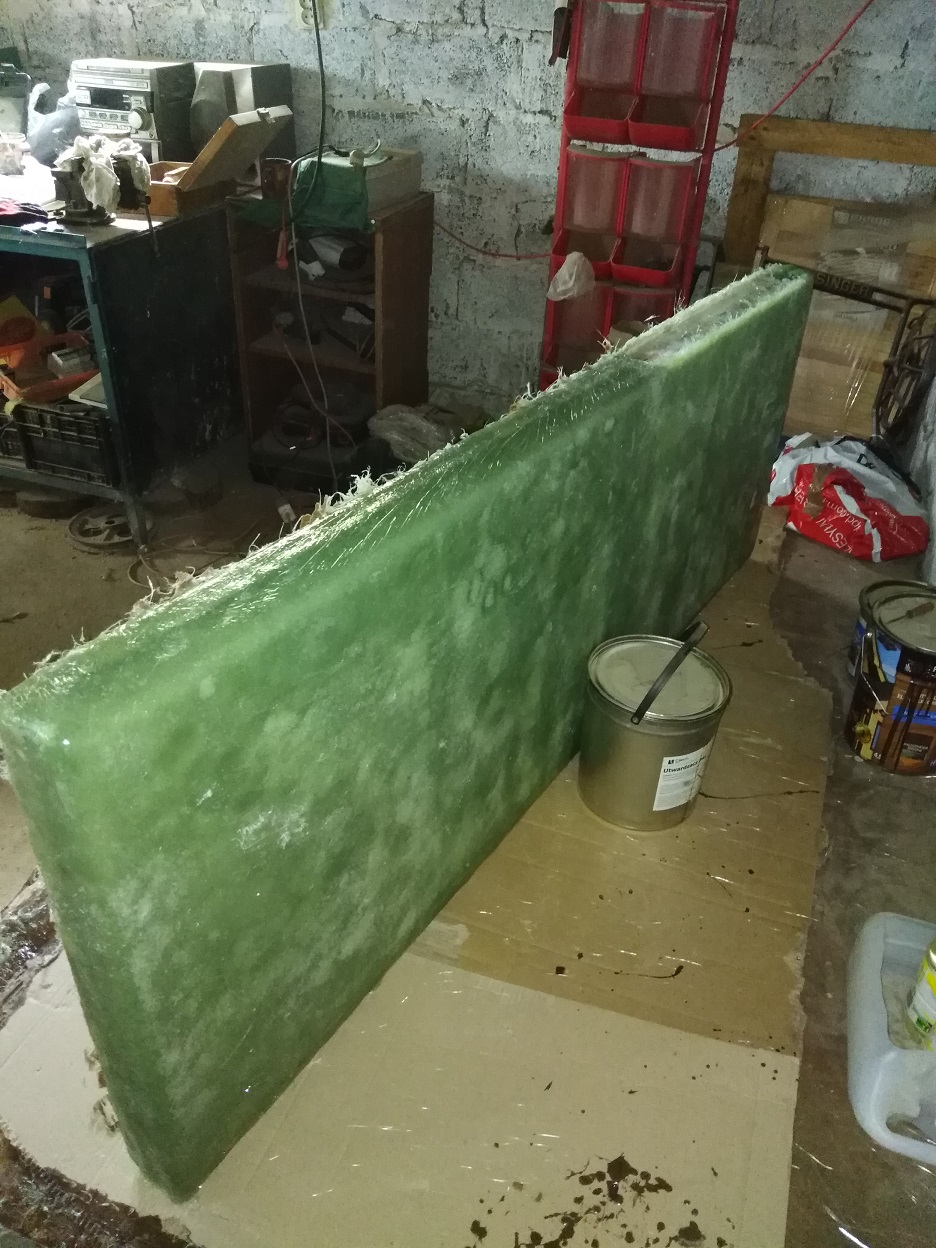

Mam jeszcze 5 kg Epidianu 5 plus PAC, ale zostawiam go tylko do klejenia, bo za gęsty. Do szpachli używam 6011 plus IDA i nawet po dodaniu mikrobalonów, w tej temperaturze można szpachlować bez ulepszaczy. To jeszcze zdjęcia skrzyni mieczowej.

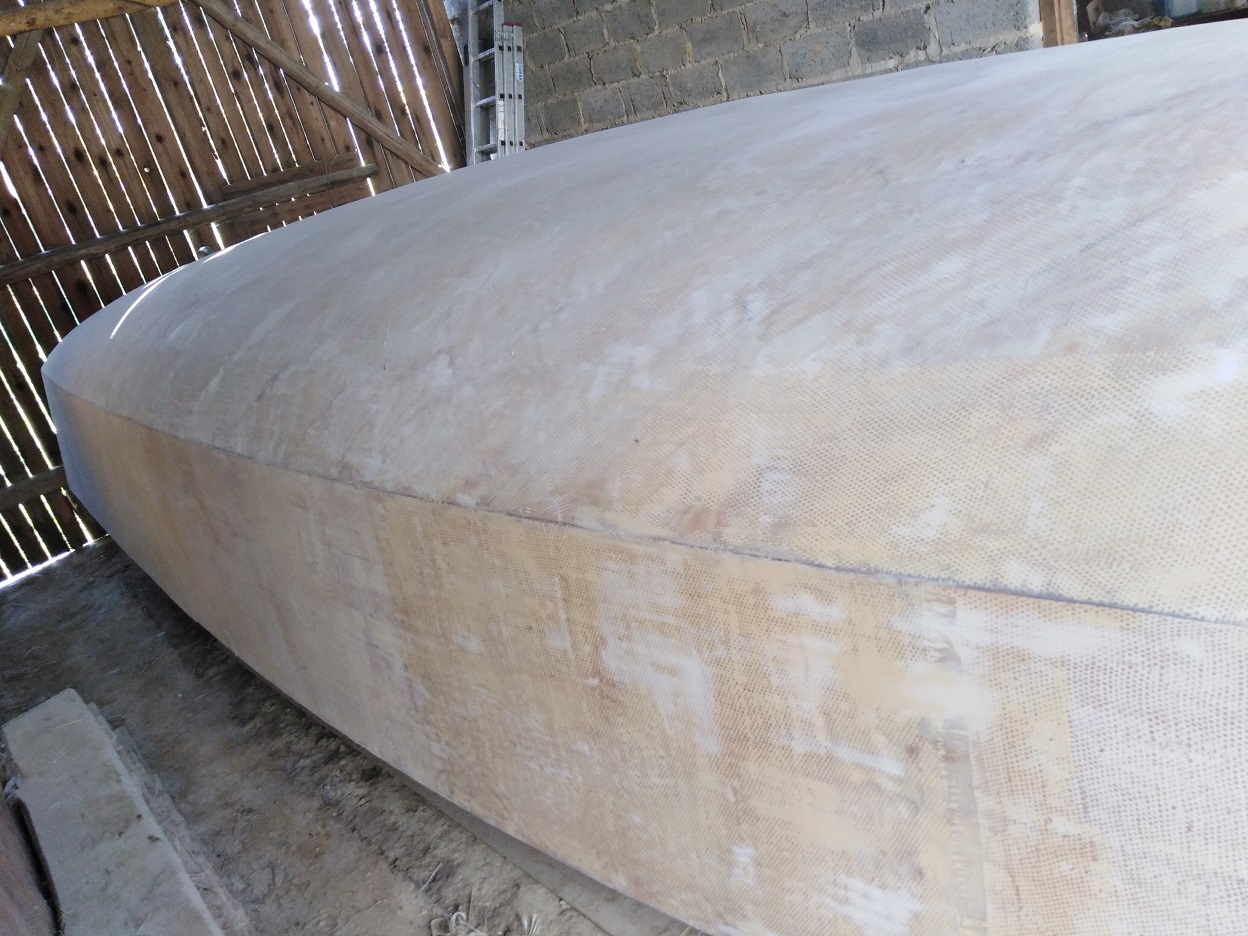

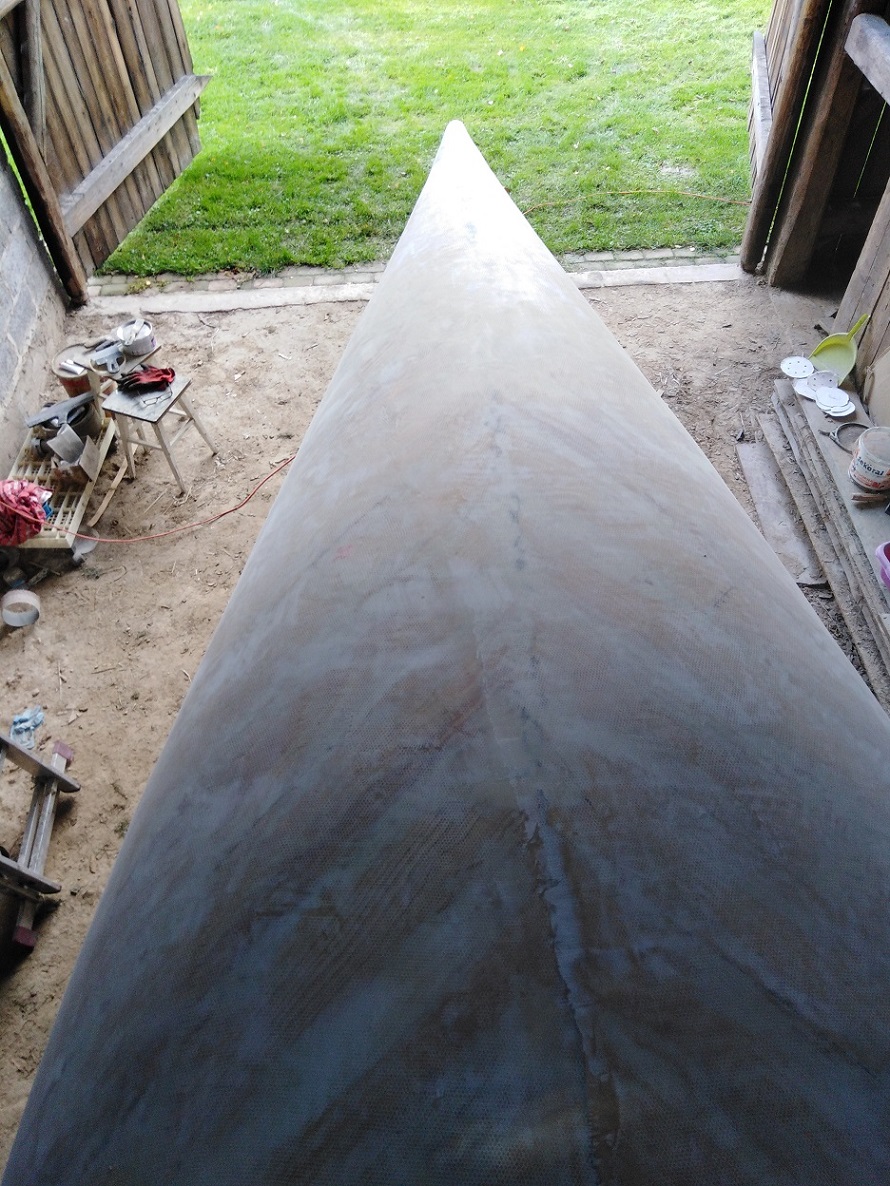

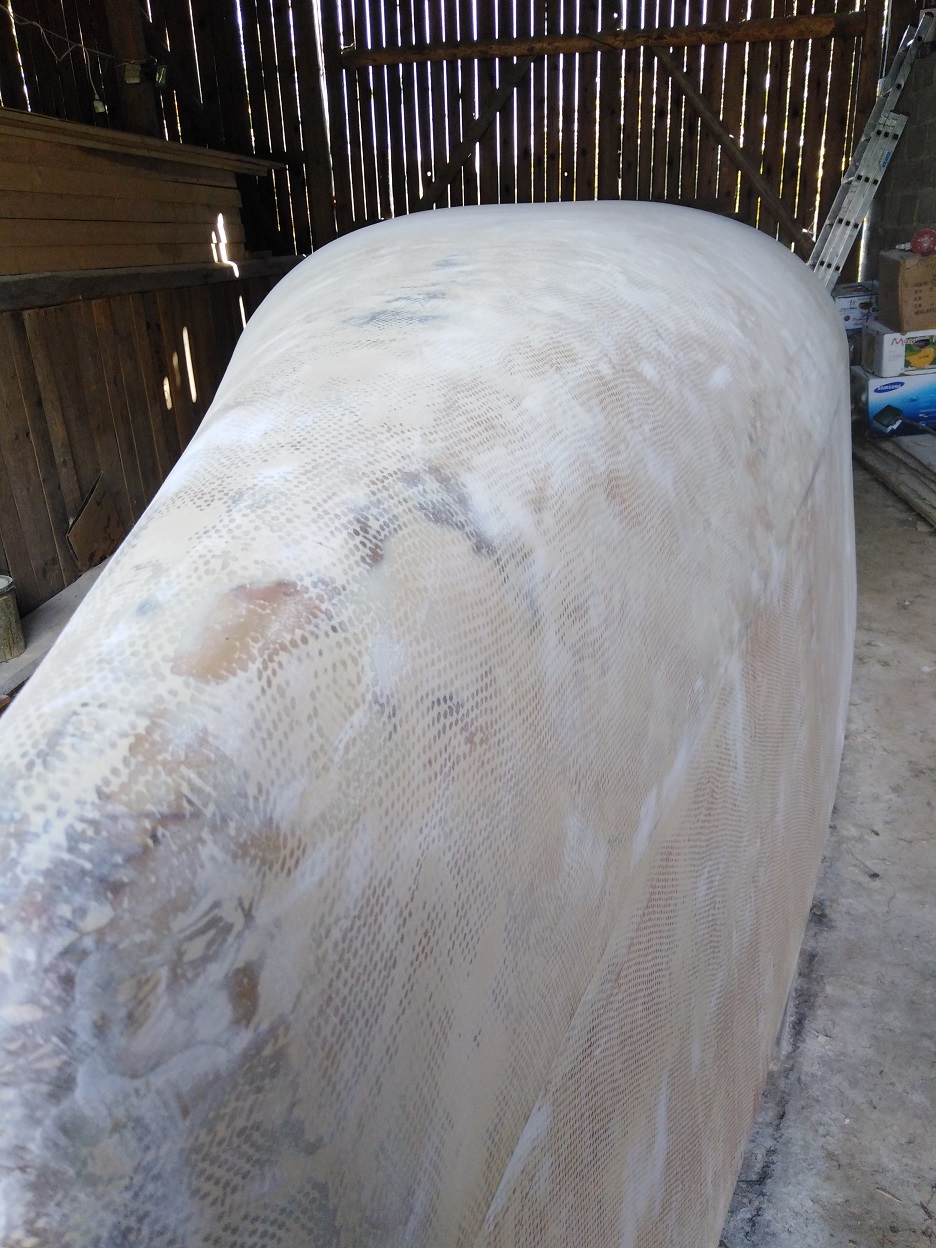

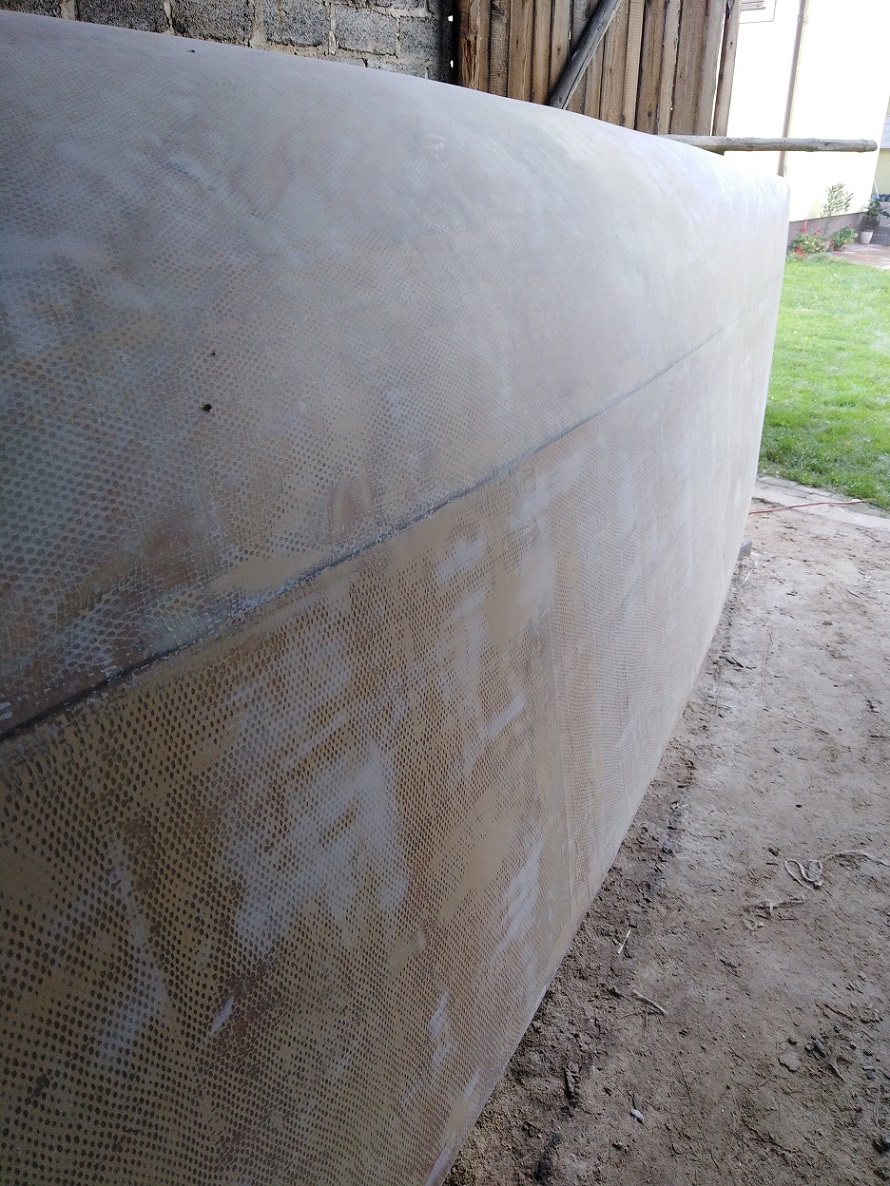

Witam po przerwie . Szpachlowanie i szlifowanie posuwa się do przodu . Teraz dzień krótki i po południu już nic nie da się zrobić . Mam zrobione już 2 warstwy.

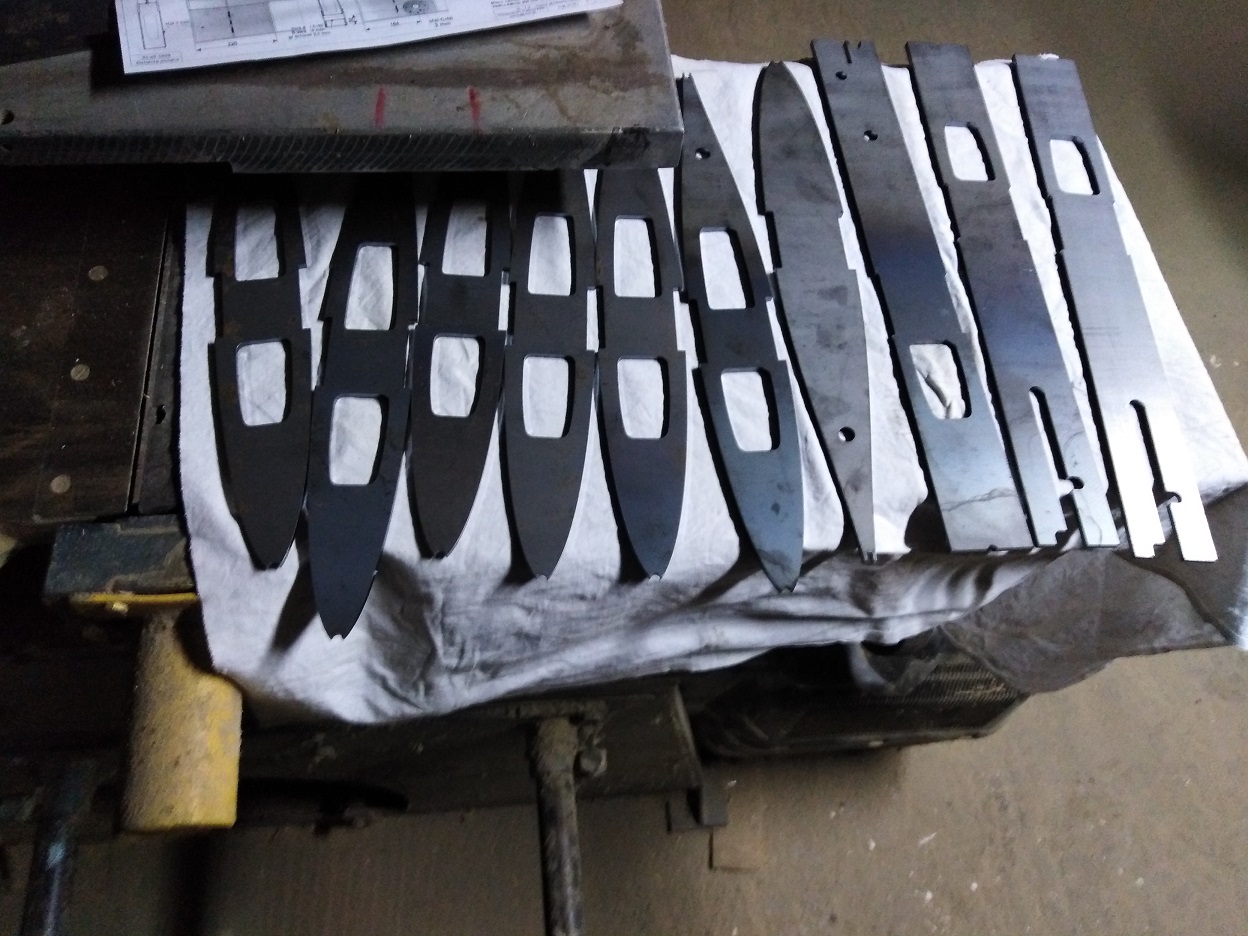

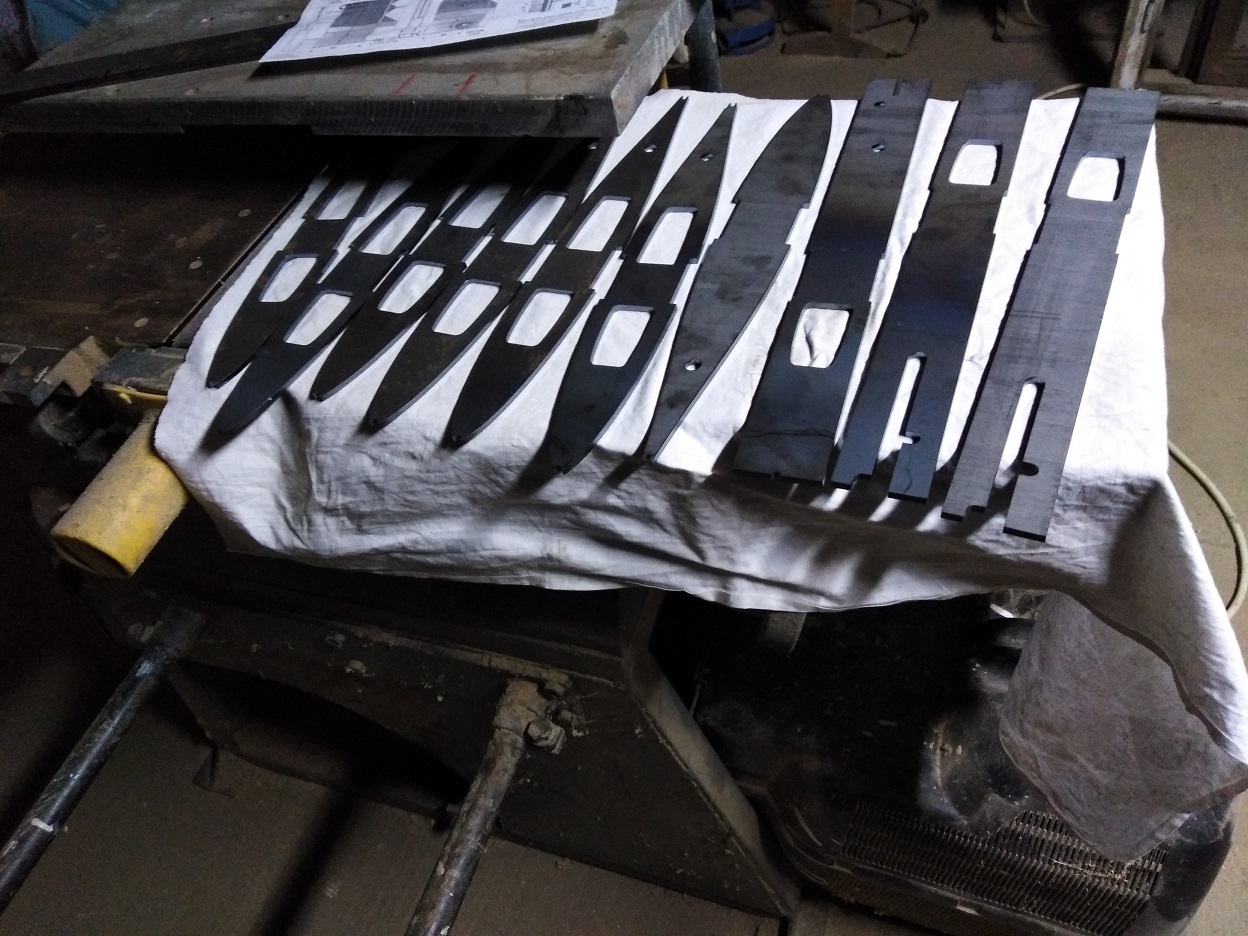

Witam szanownych forumowiczów po dłuższej przerwie . Z kadłubem nic nie robię , bo niestety przed chłodami nie skończyłem szpachlowania , a żywicy nie po drodze z niską temperaturą , więc jestem uziemiony . Dopiero jak się ociepli dokończę prace , odwrócę kadłub i będę kontynuował . Aby nie było że się leniwię , zrobiłem trochę prac koło domu , aby później mieć czas na budowę . Dorobiłem ogrodzenia, bo mam spory ogród , do lasu 400 m , coraz więcej leśnej zwierzyny i robią coraz większe szkody . Trzeba było też usunąć kilka drzew , bo część przysłaniała mi fotowoltaikę . Ale do rzeczy , bo wracam do gry . Właśnie odebrałem z lasera wycięte żebra miecza . Miałem od Wojtka gotowe pliki w DXF. Teraz dokupić resztę elementów i zacznę montaż . Mój znajomy spawacz pracuje teraz za granicą . Udzielił mi instrukcji i teraz będę próbował spawać migomatem .

Pięknie, tylko po co tyle przekroi wodnicowych i jeszcze z takiej grubej blachy. Konstrukcja balastu pracuje głównie na zginanie oraz wzdłużnie po uderzeniu w skałę. Potrzebna więc jest wytrzymałość poprzeczna i wzdłużna.

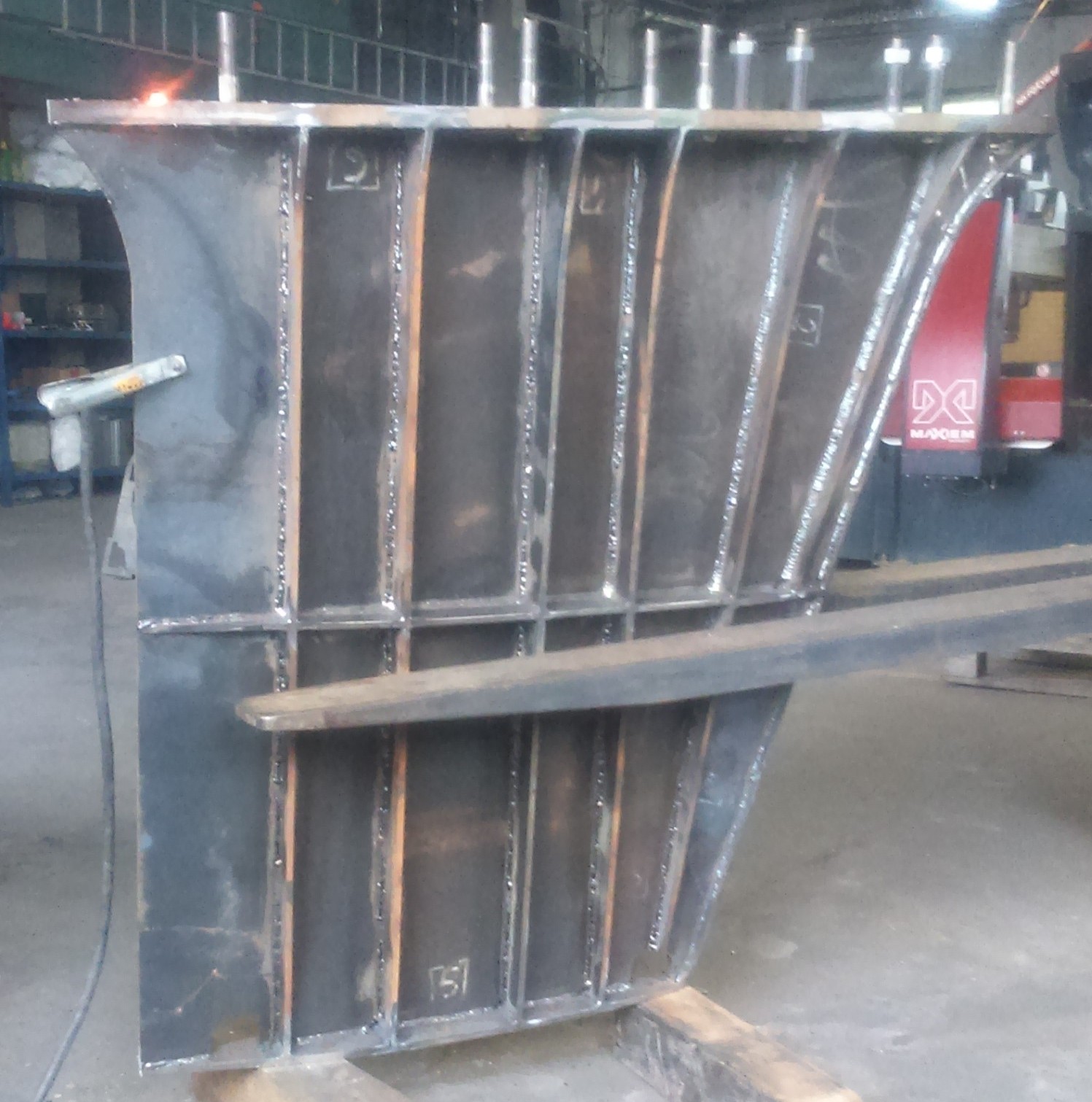

Ja robię tak:

Widziałem miecz o konstrukcji rurowej, rurka na natarciu, rura w największej grubości, plus dwa żeberka oraz płaszcz z blachy.

Staś - a ile kosztuje taka wycinanka z lasera?

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

..., który powierzchnię ma w kształcie Gór Świętokrzyskich

Koleżeńska przysługa

Raczej wymiana barterowa.

Wodnicowe miały być z 3mm, ale była blacha 4mm , a dla mnie to bez różnicy bo będzie miecz ciężki . Jest ich tyle bo jest opcja zalewania sekcji ołowiem . Cała konstrukcja coś w stylu jak Mir opisał . Będzie widać na zdjęciach z montażu . Mieczowi nie grozi silne uderzenie , bo to będzie szyber obrotowy . To jest główny powód budowy tego prototypu

* ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ *

Dokładnie tak

Jak rozumiem, te profile wodnicowe będą "przykryte" blachą i potem wlany ołów?




Pierwszy na świecie "szyber obrotowy". Bardzo ciekawe. Pokaż szkic.

Coś, co można by tak nazwać*, zaprojektował i zrealizował J. Pieśniewski w swoim Micro-Max, prototypie klasy Micro, na początku lat 90. - ciężki miecz (balast) szybrowy z pionową osią obrotu:
Po opuszczeniu, część górna zostawała w skrzyni mieczowej, a tę wystającą pod dnem, można było obrócić, znaczy odchylić od diametralnej, o jakiś tam kąt w celu zmniejszenia dryfu.

Tyle teorii, bo w praktyce, mechanizm odchylania od diametralnej tego miecza, okazał się niezbyt dobrze skonstruowany i podczas regat na Zatoce Puckiej, miecz-balast został odchylony na jednym halsie i tak już został, w związku z czym, na drugim halsie łódka, ponoć całkiem żwawo, płynęła bokiem...

Znam to z opowieści samego konstruktora, bo "szczęśliwym" nabywcą rozbrojonego kadłuba tego prototypu, byłem ja! Kupiłem goły kadłub, bez tego wynalazku i zastosowałem zwykły, lekki miecz szybrowy.

*) Czyli był to niby szyber obrotowy, a miał być miecz/balast szybrowy o zmiennym kącie natarcia.

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

Gdyby skrzynia mieczowa była wykonana w kształcie litery L, to uchylna część miecza chowała by się do skrzyni mieczowej i zawias obrotu nie uległ by skrzywieniu przy oporze bocznym gdyż część krawędzi spływy miecza była by podniesiona do skrzyni mieczowej z tym, że zawias obrotu miecza nie mógł by zejść poniżej kadłuba/skrzyni mieczowej. Zawias musiał by znajdować w skrzyni mieczowej (na wysokości o wymiarze szerokości miecza) i czym wyżej górnej krawędzi skrzyni mieczowej tym krawędź natarcia miecza była by ostrzejsza.

_________________
Wojciech1968 Port Rybnik
W życiu piękne są tylko chwile...

Chłopaki, miecz obrotowy wygląda tak:

a uchylny tak, jak w Imoca:

A to, co opisuje Robert, to bym nazwał mieczem skrętnym.

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Z tym, że to ani obrotowy, ani uchylny miecz.

_________________
Wojciech1968 Port Rybnik
W życiu piękne są tylko chwile...

Ale to co pokazujesz, to nie jest to, co ja opisałem. Pokazałeś miecz uchylny w kierunku burt z osią obrotu poziomą, równoległą do diametralnej. A ja pisałem o osi obrotu pionowej (jak w zrównoważonej płetwie sterowej) która pozwala na zmianę kąta natarcia.

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

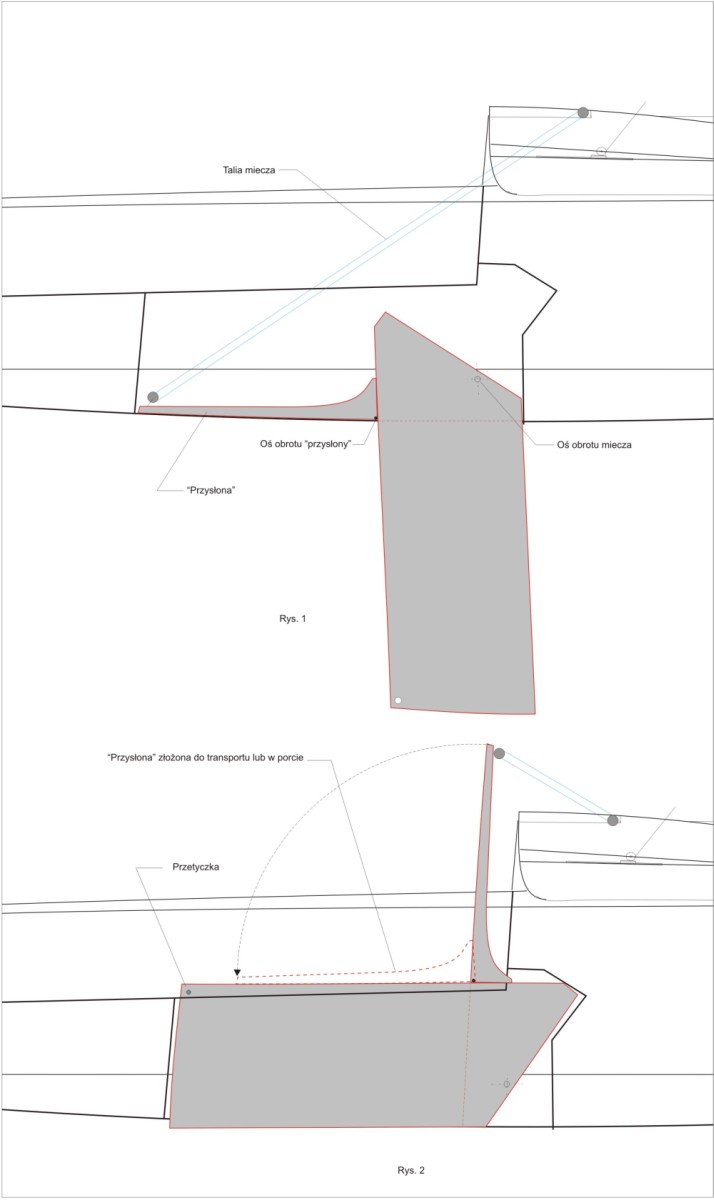

Napisałem "szyber obrotowy " z emoticonem , a już tłumaczę co autor miał na myśli . To jest główny , z kilku powodów, że zacząłem budować ten prototyp jachtu . Prosiłem Wojtka o zaprojektowanie miecza obrotowego o profilu i charakterze szybra . Czyli rozwiązanie odwiecznego dylematu miecz szybrowy czy obrotowy i połączenie zalet obydwóch . Miecz jest zamocowany w "wąsach", bo oś obrotu blisko dna . Tak naprawdę największym problemem jest zamykanie długiej i szerokiej szpary w skrzyni mieczowej . Wspomniane rozwiązanie Pieśniewskiego było możliwe w łódce otwartopokładowej , w kabinówce ogranicza wysokość kabiny . Wojtek opracował ciekawy i prosty system zamykania i będziemy testować to rozwiązanie . Opracował też kilka wariantów miecza , w tym klasyczny szyber .

Było w prototypie klasy Micro, czyli w łódce kabinowej! Druga sprawa, że kabina w prototypach tej klasy, to jest tylko po to, żeby spełnić przepisy klasowe.

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

* ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ * ~ *

Znalazłem

To nie jest zaden miecz szybrowy.

Przypomnę tylko, że profilowane miecze obrotowe są stosowane od dziesiątek lat i nie stają się one mięczaki szybrowymi tylko dlatego, że nie są zrobione z płyty.

silver_stas dodał do tego terminu emotikon i wyjaśnił o co mu chodzi.

Jemu chodzi o profilowany ciężki miecz obrotowy i zaślepianą szparę po opuszczeniu miecza, żeby jej nie było, tak jak nie ma przy stosowaniu mieczów szybrowych.

***
Mięczaki, to w kuchni francuskiej.

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

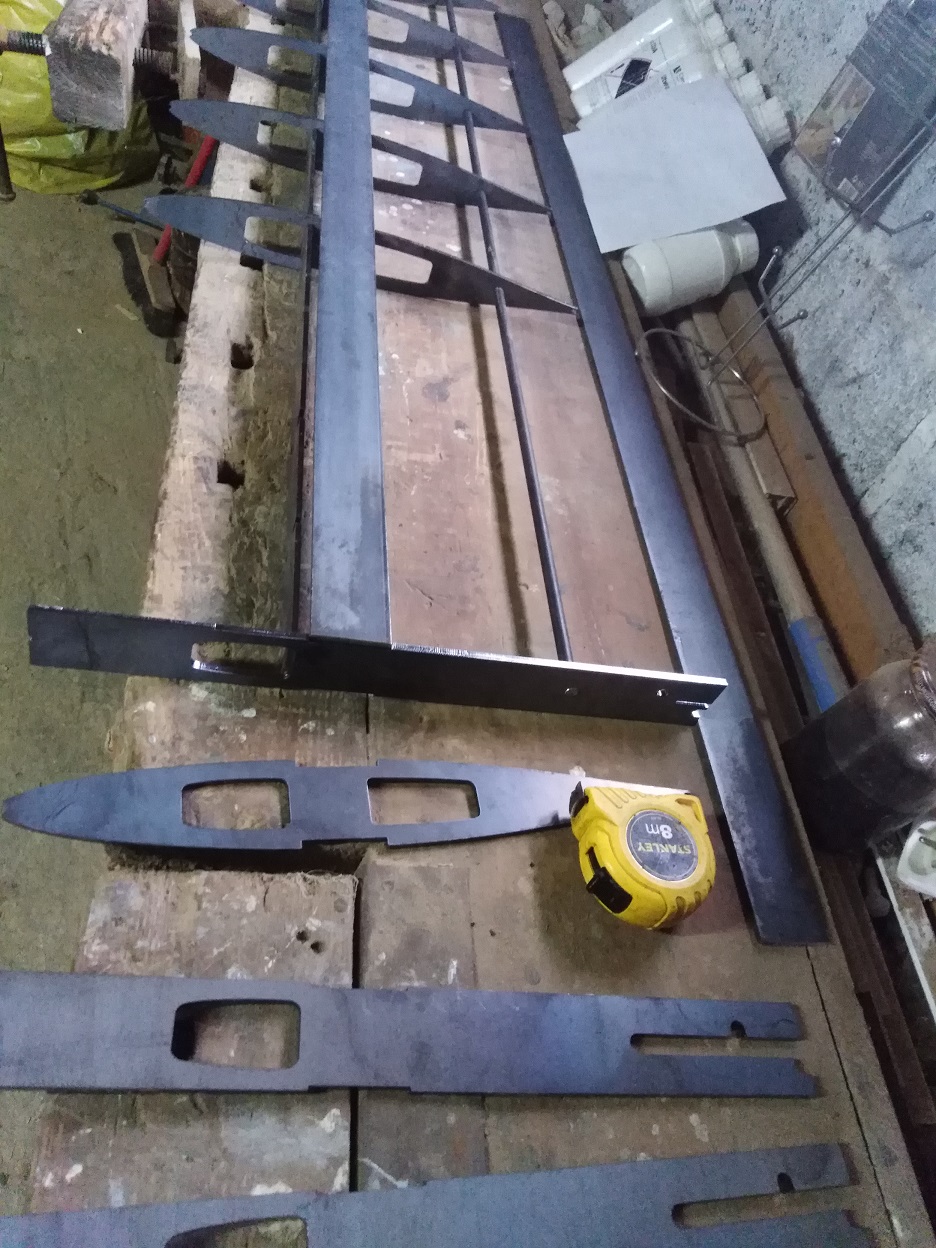

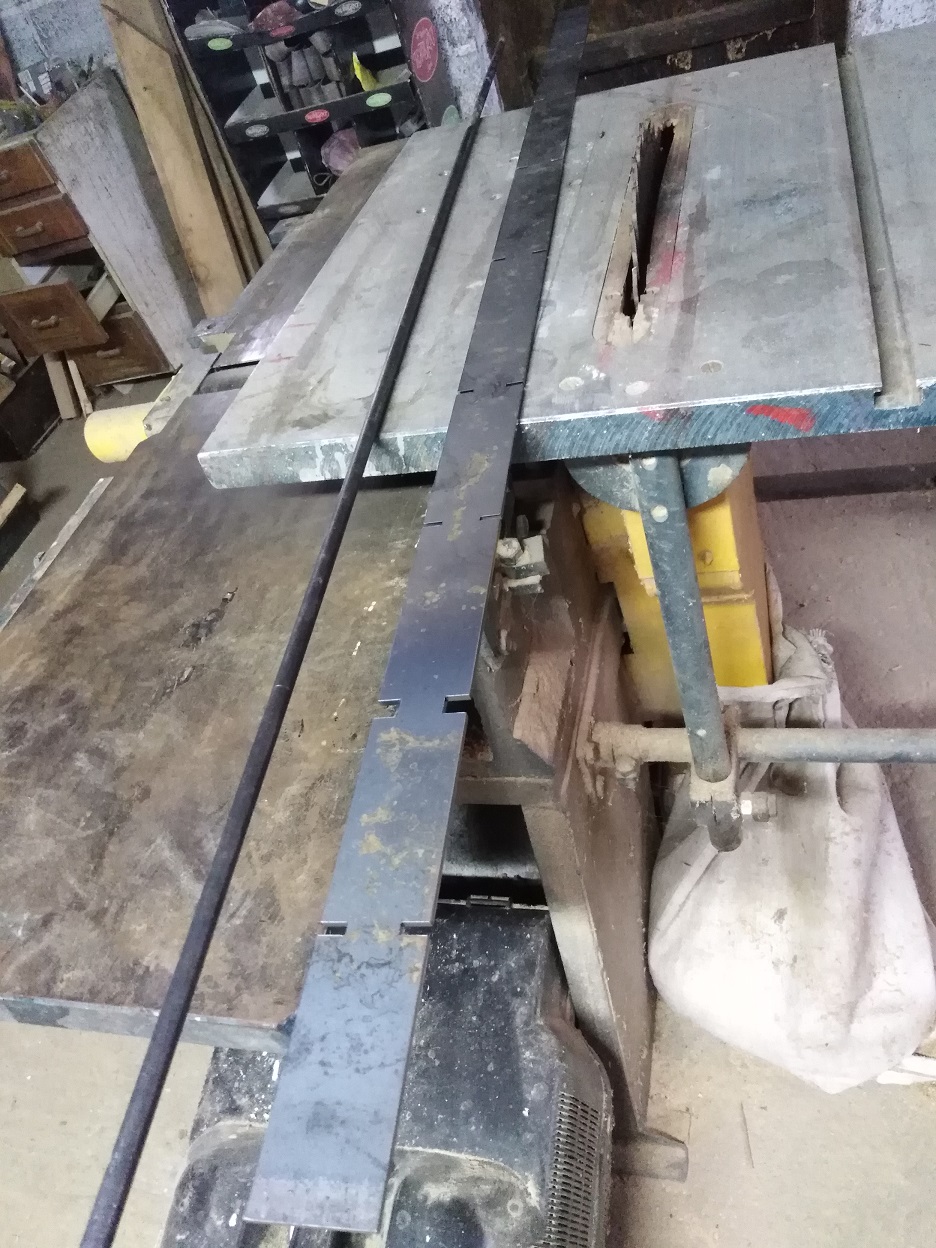

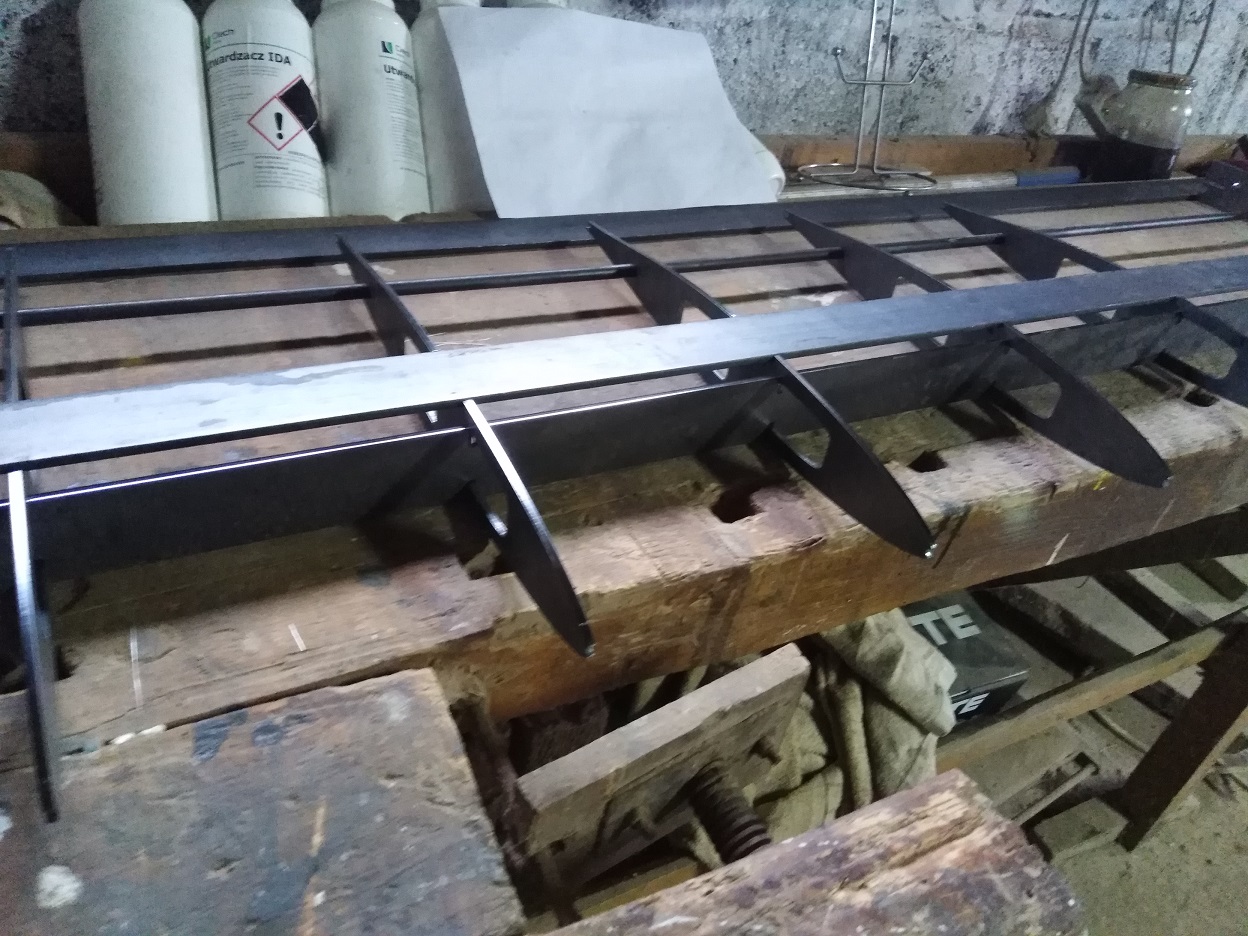

Dziś wstępnie zacząłem składać część elementów miecza . Wojtek zaprojektował fajny grzebień usztywniający , który ułatwia montaż .

A co będzie powierzchnią roboczą "płaszcz"? Jak wypełnisz ołowiem?

Tak stalowy płaszcz. Biorąc pod uwagę dużą ilość żeber i punktowe łapanie migomatem do konstrukcji, nie powinno dojść do pofałdowania blachy. Z jednej strony obspawam cały arkusz , a z drugiej po kolei kilka pasów . Ołowiem wypełnię prawdopodobnie tylko ostatnią sekcję ( ok. 50 kg) . Będzie "bulb" , a reszta stalą, z kilku powodów . Zasadniczy ,to cena ołowiu , bo za 100 kg trzeba dać ok. 1300 , to całość idzie w tysiące . Kolejna rzecz, to obciążenie mechanizmu podnoszącego miecz i ciężką przesłonę i tutaj też konieczny kompromis . Nie muszę się też dopasowywać do przepisów klasowych i dociążać jachtu . I tak muszę wrzucić jakiś balast wewnętrzny dla ustalenia trymu wzdłużnego , to jeszcze ewentualnie coś dorzucę dla uzyskania satysfakcjonującego momentu prostującego . Będę to jednak dopiero robił dopiero za kilka miesięcy . W tym tygodniu odbiorę jeszcze 2 elementy , które są niedostępne w składach stali i będę montował i spawał konstrukcję nośną miecza . Dopiero po obróceniu kadłuba i zamontowaniu skrzyni mieczowej będzie można zrobić "wąsy" i przesłonę, oraz wyregulować system . Wtedy dopiero wypełnię miecz balastem , bo już sama konstrukcja nośna będzie ciężka do ustawiania .

..do jakiej klasy?


Wierz mi, na pewno dojdzie do pofałdowania. Poza tym "obłożenie płaszczem" spowoduje "stratę" założonego profilu miecza. Nawet profesjonalne walcowanie "płaszcza" niczego nie odmieni. Przerabiałem to w 1980 roku.

Ołów będzie w stanie płynnym czy stałym aplikowany, pytam w zakresie zachowania bezpieczeństwa z tym metalem?

_________________
Wojciech1968 Port Rybnik
W życiu piękne są tylko chwile...

Z tym dopasowaniem to ogólna uwaga , że nie mam w projekcie jakiś sztywnych uwarunkowań . Skoro tak mówisz z płaszczem to na pewno masz rację, bo jesteś znakomitym fachowcem i bardzo sobie cenię Twoje rady i pomoc . Nie znam alternatywy , nigdy tego nie robiłem , więc i tak muszę spróbować .

Prawdę mówiąc nie wiem , bo nigdy tego nie robiłem . Balastowanie miecza będę robił za kilka miesięcy , o ile oczywiście zdrowie pozwoli.

Szkielet miecza lepiej poszywać dwoma blachami w całości (nie w kawałkach), zaczynając od rurki natarcia, ściskając krawędzie spływu, reszta sama się układa. Kwestia oporów, sprężystosci blach, tutaj potrzebny jest właściwy dobór narzędzi i grubości materiału. A zalewanie ołowiem całkiem zgrabnie wychodzi w mieczu zakopanym w ziemi, pionowo. Można też miecz ujarzmić w jakim zacisku, żeby blachy nie popłynęły. Ciekawa zabawa.

Warto też zastanowić się nad mieczem pustym i balastem wyłącznie dennym. Miecz o masie 100 kg, to jest naprawdę duża sprawa. W przenoszeniu, montażu i obsłudze. Czasem miecz iście szybrowy z przykręcanym bulbem wychodzi efektywniej. Co widać choćby w D 24.
