Jak że moje zakręcenie na puncie techniki SOF wzrasta w trybie geometrycznym. Postanowiłem zaprojektować na początek Katamaran.

Projekt jest wzorowany na darmowym projekcie Hobby Cat

Wymiary:
Długość: 3,7m
Szerokość pływaka: około 0,4m
Szerokość jednostki: około 1,8m-2m
Zanurzenie:0,25m
Wolna burta: 0,33m
Długość pomostu: 1,7m



Co do profilu pływak to jeszcze nad nimi pracuję. Na razie optuję za kształtem w literę V, gdzie wewnętrzna część litery V będzie bardziej wypukła.

Ożaglowanie

Wysokość masztu 4,5m
Reszta nie znana



Jakieś pomysły co do ożegolwania? Powierzchnia, typ ??

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Wolno stojący pędnik od deski, te Twoje softy bardzo mnie intrygują.

_________________
Pozdrawiam
Marian Jasiński

Trochę mały

Co do stopy masztu to na pewno będzie taka sam jak ta w desce.

***********

Rzut boczny po poprawkach. Myślę że to jest już wersja ostateczna. Oczywiście przed poprawkami wniesionymi przez szanownych kolegów.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

A skiffa już skończyłeś?

_________________
Pozdrawiam
ŁJ

Jestem na ukonczeniu
Ale ze w ten weekend niedalem rady sie nim zajac to poskrobalem katamarana.
Niestety niem mam znow polskich znakow
Wiec przepraszam za pisownie.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Podoba mi się ten projekt, w sensie katamaran w SOF-cie
Przekroje to jakieś takie dziwne, że niby załoga będzie siedziała w połowie łódki


Zmieniasz kompy czy masz problemy z językiem polskim na jednym kompie?

_________________
Pozdrawiam
Paweł Goławski
http://www.jkmgryf.pl

Co do przekrojów to sugerowałem się ot tym czymś


Załoga głównie 2 osobowa będzie siedziała na brezentowym podeście który będzie mniej więcej po środku pływaków.

Co do znaków. Testowałem wczoraj Ipad'a do znajomego i niestety nie znalazłem tam polskich znaków

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Dla mnie budowanie katamarana Skin On Frame, to próba zrobienia tego, czego chyba nikt jeszcze nie próbował. Widziałem kiedyś w necie tylko hawajskie outrigger canoe w tej technologii, ale katamarana nigdy. Pomysł wydaje się więc niezwykły!

Trzymam kciuki!

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

A mi jakoś średnio pasuje. Miękkość konstrukcji pływaków w połączeniu ze sztywnymi węzłami konstrukcyjnymi, średnio mi odpowiada.
Mówiłem już to kiedyś Marcinowi, że PROA w sof-cie to by była rewelacja. Brak sztywnych węzłów i całkowita elastyczność konstrukcji wiązanej sznurkami, sam miód.
Pozdrawiam
Przemek

Z tym się zgadzam.
Katamaran z wiązaniami w stylu Wharrama może warto mu polecić?

http://wharram.com/site/

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

Wharrama zawsze warto polecić.
Mimo wszytko polinezyjska łodź w eskimoskiej technoligii, z europejskich materiałów...już mi się podoba
Marcin buduj proa
Pozdrawiam
Przemek

O tak

_________________
Pozdrawiam
Paweł Goławski
http://www.jkmgryf.pl

Co do sztywności, też miałem wątpliwości. Jednak po przeczytaniu w "Żaglach i Motorach" Patalas'a rozdziału o katamaranach moje wątpliwości się rozwiały.

W końcu samoloty też były robione z drewna i płótna.

Macie rację, że konstrukcja w obecnej formie nie jest dość sztywna. Jednak przy zastosowaniu wręgów w formie profili zamkniętych oraz zamiast powiązań wiązanych zastosować wiązania klejone. Sztywność konstrukcji powinna być wystarczająca.



Czemu nie może z tego projektu wyjdzie pora
Na razie oglądam strony wharran'a

***********

A tu coś z DDR
http://picasaweb.google.com/10868123784 ... Vr5wCdUjg#

Wismar fabrik

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Mam małą prośbę do kolegów od Proa. Oglądając stronę Wharram'a natknąłem się na takie oto Proa



A prośba to:

Wytłumaczcie mi jaka jest różnica między Proa a Katamaranem. Bo z tego zdjęcia na oko laika to się nie czym nie różni. No może kształtem pływaków zakończonych stewą zamiast pawężą.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Nie różni się??? Bo to nie jest proa, tylko katamaran Hitia 17!!!

Istotne dla projektów Jamesa Wharrama i Haneke Boon jest zastosowanie elastycznego wiązania dźwigarów do kadłubów, co zapożyczono z polinezyjskich łodzi, zamiast sztywnych połączeń stosowanych we współczesnych zachodnich konstrukcjach wielokadłubowców.

Proa, to łódź o dwóch kadłubach różnej wielkości - jeden główny "vaka" i drugi mniejszy, jako przeciwwaga "ama", połączone są zwykle przywiązanymi do nich dźwigarami poprzecznymi "iako". Proa mogą być halsujące (żeglują jak inne jachty żaglowe, a "ama" raz jest od strony zawietrznej, a raz od nawietrznej) i wekslujące, czyli takie które zamieniają dziób na rufę i żeglują w drugą stronę, a "ama" pozostaje zawsze od strony nawietrznej.

EDIT: o proa czytaj więcej np. tu:
http://homepages.paradise.net.nz/garyd/
http://outriggersailingcanoes.blogspot.com/

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

Czyli aby uniknąć sztywnych połączeń w projektowanym katamaranie powinienem zastosować elastyczne wiązania dźwigarów. W tedy też mógłbym zastosować technikę wiązania przy konstrukcji pływaków. Dobrze rozumuję ??

Jak takie elastyczne wiązanie wygląda ma ktoś jakieś zbliżenia??

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Grzebiąc po tych linkach, które wyżej podałem znajdziesz zbliżenia - po prostu, niezbyt gruba linka i odpowiednio przygotowane gniazda, aby te dźwigary "iako" leżały i nie przesuwały się i wiążemy całość do kupy. Tutaj masz fotkę, jak Janusz wiąże do kupy elementy PJOA:



Jeśli użyjesz cieńszej linki, to musisz zrobić więcej oplotów, ale nie musisz używać tak dużej siły. Całość po związaniu pracuje na fali lekko zgrzytając i trzeszcząc i elastycznie poddając się, ale jest to dużo bezpieczniejsze niż zbyt sztywne połączenie, które może strzelić. Na Polinezji używano lin, które pod wpływem morskiej wody się kurczyły, więc połączenia się same zaciskały. Liny z tworzyw czasami potrafią się wydłużać,i rozluźniać wiązanie, więc trzeba je czasem poprawić.

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

Co do wiązań wstępnie założenia były aby zastosować takie same jak w załączonych rysunkach. Potem myślałem co by je jednak na sztywno skleić. Ale koncepcja z wiązaniem bardziej mi się podoba. Jest bardziej funkcjonalna.

Dalej nie wiem jaka powierzchnię żagla zaprojektować oraz jakie ożaglowanie.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Powierzchnia ożaglowania zależy od wielkości i przeznaczenia łódki - dla katamarana regatowego można przyjąć przybliżony wzór pokazany kiedyś przez N. Patalasa:

L * B / S = 0,55

L długość, B szerokość, S powierzchnia ożaglowania, czyli:

S = L * B * 1,81

EDIT: A jakie ożaglowanie? Tego nikt nie wie

EDIT2: Na proa "Wikiwiki" żagiel ma około 8 m^2 i to w zasadzie wystarcza.

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

Czyli przy moich założeniach to jakieś 13-14m^2

Co do typu ożaglowania to jeszcze pomyślę

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Marcin, stawiaj kleszcze kraba na A-maszcie. Jak eksperyment to po całości!

***********

Jak wrócę do domu, to wieczorem wstawię klika zdjęć że szczegółami wiązań Pjoa, mam nadzieję Janusz Ostrowski mi wybaczy

_________________
Pozdrawiam
ŁJ

Dzięki z góry za zdjęcia

Mówisz Kraba pomyślmy zobaczymy

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Walniesz grzyba "ino mig", ale zabawa będzie przednia. Podobnej wielkości katamaran HX14

ma 10 m^2 i jak powieje koło 4-5 B, to potrafi machnąć kozła, albo sobie coś urwać...
Podobny HX4 ma wersję z genakerem i trapezem dla załoganta i w sumie ma pewnie tyle żagla, co chcesz postawić u siebie.

EDIT:
PJOA długości prawie 7 m ma 16 m^2 żagla!

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

Czyli trochę przegiąłem

Czyli max 10m^2 i to chyba i tak będzie za dużo.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

I powoli zbliżamy się do żagla od deski

_________________
Pozdrawiam
Marian Jasiński

Myślę, że 10 m^2 to OK - "Wikiwiki ma 8 i spokojnie robi 5-6 węzłów bez pośpiechu. TopCat jednoosobowy ma 11 m^2 i trapez do balastowania.

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

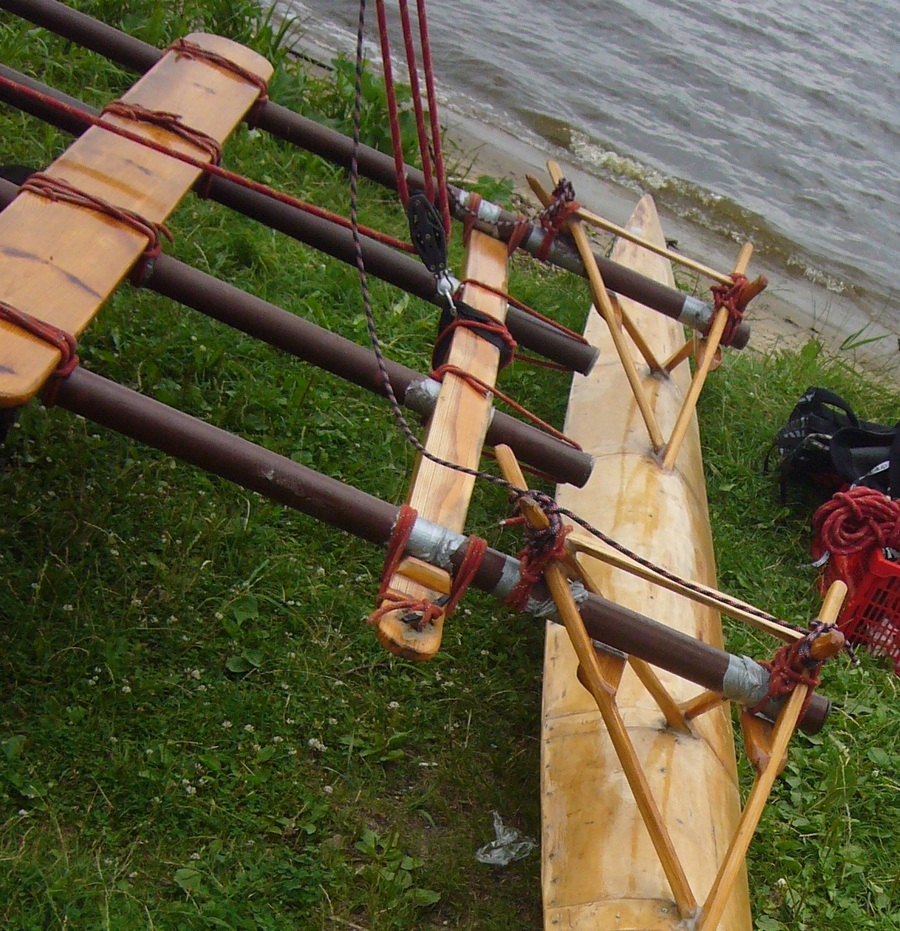

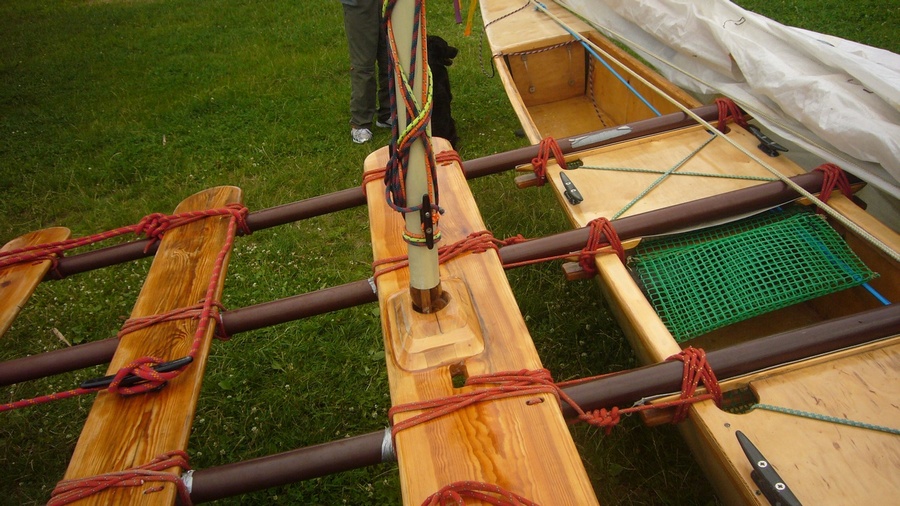

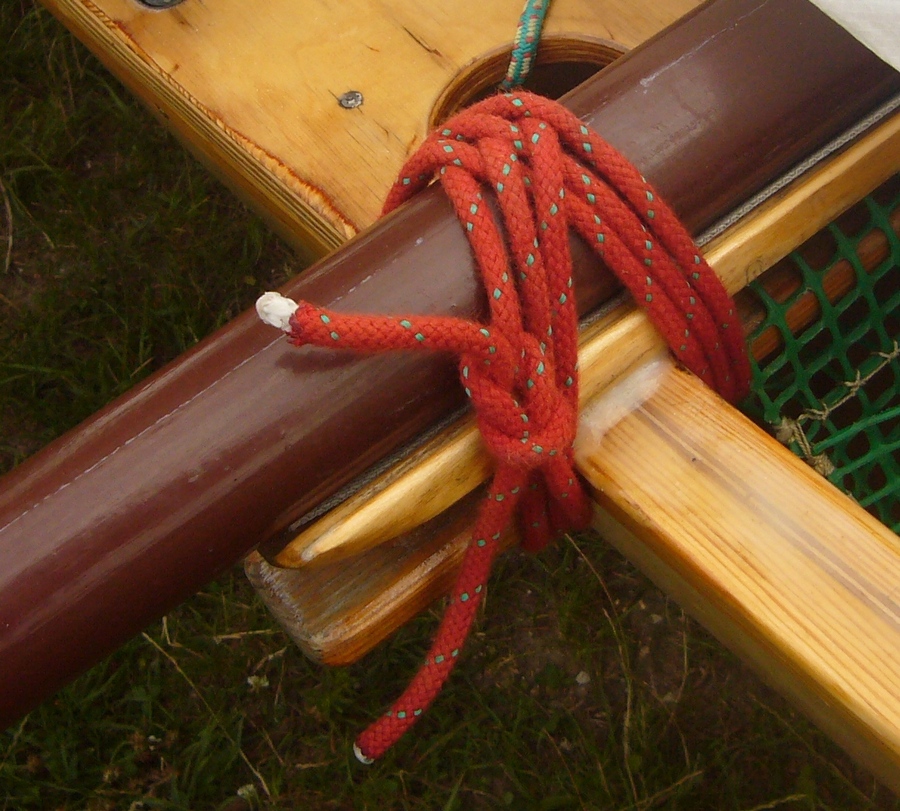

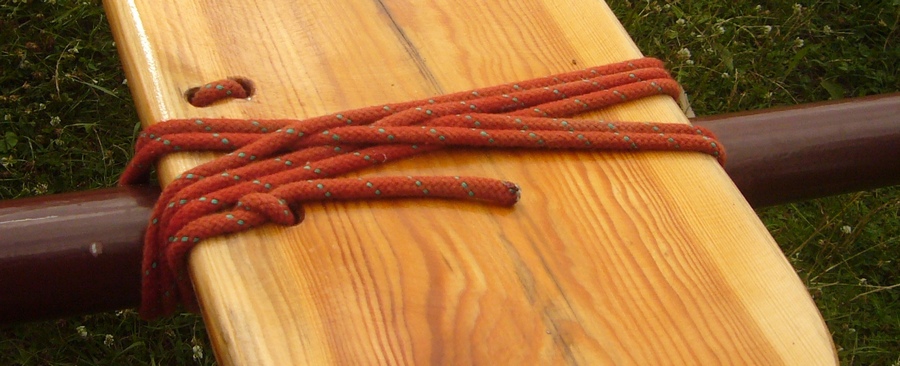

Wiązania Pjoa Janusza Ostrowskiego.

_________________
Pozdrawiam
ŁJ

No to wracam do dalszych rozmyślań

Zastanawiam się czy jednak nie wydłużyć pływaków o metr do 4,7m. Choć w tedy straci się trochę na łatwości przenoszenia.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Będzie miał smuklejsze linie i powinien być sporo szybszy!

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

A o to dalszy ciąg moich rozmyślań

Sardynkowy Katamaran



i

Sardynkowy Cat



Dalszy opis niebawem
