Tak sobie ostatnio dłubię przy konstrukcji P-51 Pana P. co by to oblec w poszycie materiałowe i wyszło mi coś takiego

Dłubię nie mogę skończyć Skiffa który ugrzązł w kumpla byłej firmie i na razie nie mam do niego dostępu.





Długość 3,3m
szerokość 1,4m
Zanurzenie 0,15m
Wolna burta: 0,2m
Wyporność około 200kg

Mam mała lipę z rozmieszczeniem środka żeglowania i jego połażenia względem SOB. Na razie mam 5% wyprzedzenie.

SOB wyznaczyłem przez wydrukowanie i wycięcie kształtu kadłuba do KLW. Następnie znalezienie punktu równowagi.

Czytałem wywody Myszka na temat SOB i kłóci mi się to z wywodami Pana P. z jego książki. Więc proszę o krytykę, bo mogłem coś namieszać.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

To chociaż dodaj linki do Myszka,
bo nawet już zapomniałem gdzie leży książka Plucińskiego.
Tyle teorii ilu konstruktorów.
Na normalnych łódkach (o ile dziś takie są) dawało się 12-13%
na żelazkach bywa że 17-20% nie wystarcza i trzeba się podpierać zrównoważeniem steru, albo i dwoma po bokach.
Punty (jak i szpicgaty) miewają raczej mało
Np. Dzidziu Maru miała 4% (prototyp z 12% nie chciał wcale pływać).

Są koncepcje aby także ster pracował cały czas np.
Omega ma mały miecz, ale ster jest duży i pracuje jako drugi boczny opór.

W ogóle temat rzeka.

MJS

_________________
"Wolność? co to takiego?" ja
"Gdy wszyscy grają to samo - szukam dyrygenta" K.Szewczyk

Wspomnij: Orwella i Huxleya.


Zapraszam na "fejsa":
"Dla tych co nie lubią szerokich ruf "
"Marian Strzelecki"
oraz
https://planyjachtow.pl/

Link do Myszkowego wyznaczania SOB
viewtopic.php?f=5&t=6625

Czyli te 5% co załorzyłem to od biedy może być .

A zapomniałem dodać powierzchnia żagla to 7m2

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

To ja z tym Niemcem od skarpetek chyba powinienem się już zaprzyjaźnić

_________________
"Wolność? co to takiego?" ja
"Gdy wszyscy grają to samo - szukam dyrygenta" K.Szewczyk

Wspomnij: Orwella i Huxleya.


Zapraszam na "fejsa":
"Dla tych co nie lubią szerokich ruf "
"Marian Strzelecki"
oraz
https://planyjachtow.pl/

Marian ruszył ze Śmiałym a ja dziśaj walczyłem z puntem.

Linie wodne na ukończeniu, ożeglowanie bardzo nie typowe

Rysunki w krótce

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Witam !
A gdyby tego punta nieco powiększyć:
D = 7,0 m
S = 2,8 m
H = 0,7 m
Wolna burta = 0,5 m
Do tego:
- podgiąć do góry dziób i rufę
- dać dwa miecze holenderskie
- dostawić bukszpryt i wytyk do bezana
- dodać bezan
- hmmm... przydałby się też apsel
- i jakaś szprycbuda

Pozdrawiam
Dersław

???
GENIALNY POMYSŁ
- zrób
MJS

ps. mober:
nie
"Śmiały"
tylko
"Śmigły"

_________________
"Wolność? co to takiego?" ja
"Gdy wszyscy grają to samo - szukam dyrygenta" K.Szewczyk

Wspomnij: Orwella i Huxleya.


Zapraszam na "fejsa":
"Dla tych co nie lubią szerokich ruf "
"Marian Strzelecki"
oraz
https://planyjachtow.pl/

A może napierdzieć w oponki

Poza tym większa wersja będzie kiedyś

Marian sorry jakoś tak wyszło

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Nic to;
ale rufy oba mają podobne

_________________
"Wolność? co to takiego?" ja
"Gdy wszyscy grają to samo - szukam dyrygenta" K.Szewczyk

Wspomnij: Orwella i Huxleya.


Zapraszam na "fejsa":
"Dla tych co nie lubią szerokich ruf "
"Marian Strzelecki"
oraz
https://planyjachtow.pl/

Trochę to trwało







Kadłub skończony teraz ożaglowanie.

Pierwszy pomysł to taki





Tylko trochę skomplikowany

Jakieś inne pomysły ?? Powierzchnia do 6m2

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Co do kadłuba, to coś mi nie pasują wodnice z przekrojami.
A co do żagielka, to wywal tą środkową rejkę. Ona tylko psuje i komplikuje, a pożytek z niej żaden.
Zaufaj Polinezyjczykom, Marchajowi i Frankowi Rogali.
Pozdrawiam
Przemek

Może to wynika z tego iż środkowa wodnica to LKW najmniejsza to poniżej LKW a górna to prawie przy burcie. domaluję jeszcze następną zaraz powyżej LKW

Z ożaglowaniem to jeszcze wymyśliłem coś takiego 5m2 grot plus 1m2 fok. Chyba oprócz sztagu dla foka to trzeba by jakoś owantować grota.

Wymiary grota to 5m wysokości 2,5m w podstawie. Fok to 2m wysokości i podstawa to 1m.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Doszedłem co z wodnicami jest nie tak właśnie je poprawiam.

Dalej jest pytanie o olinowanie masztu w wersji bermudzkiej i fokiem.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Foczek wymiarów chusteczki do nosa, będzie kiepsko działał. Do tego dochodzi jeszcze olinowanie masztu.
Moja rada jest prosta. Do takiego maleństwa wolnonośny maszcik i jedna szmatka. Prosto, tanio i sensownie.
Pozdrawiam
Przemek

Zrób sobie żagielek z bomem rozprzowym,chyba najlepszy do małych łódeczek.
http://www.pdracer.com/sail/3-sided-sails/

A tak swoją drogą to może znalazło by się kilka osób żeby pobawić się na PDRacer'ach? Np coroczne regaty dookoła Soliny...

_________________
Piwo jest dowodem na to że Bóg nas kocha i chce żebyśmy byli szczęśliwi.

Niepodoba mi sie ta dziura przed masztem, chciałbym ja czymś wypełnić. Fok to ładnie wypełniał ale tak jak mówisz trochę on mały plus olinowanie.

Muszę coś innego wymyślić.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

A co byś chciał z tym olinowaniem?
Trzy sznurki i masz.
MJS

_________________
"Wolność? co to takiego?" ja
"Gdy wszyscy grają to samo - szukam dyrygenta" K.Szewczyk

Wspomnij: Orwella i Huxleya.


Zapraszam na "fejsa":
"Dla tych co nie lubią szerokich ruf "
"Marian Strzelecki"
oraz
https://planyjachtow.pl/

Chodzi mi o to jak je rozmieścić. Przeglądając różne konstrukcje, wanty są lekko za osią jachtu. Konstrukcja Sof na to za bardzo nie pozwala, do samej burtnicy nie przyczepię bo ją może wyrawć. Zostaje tylko do wręgi a wręga jest w osi masztu.

Więc pytanie brzmi: jak umieszczę wanty w osi masztu plus sztag, czy to wytrzyma i do jakie powierzchni żagla bedzie działać.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Maszt nie jest za duży, więc i za ciężki nie będzie. Może osadzić go na stępce? Do pokładu dziobowego dostawić go w takim U-wycięciu i zapiąć klamrą? Oczywiście jeżeli zakłada się częsty demontaż.

_________________
Miłego dnia
Pozdrawiam
Waldi

Fajny pomysł z klamrą, chyba go wykorzystam

Maszt raczej będzie łacinski, bedzie się opierał na stępce i przechodził będzie przez mini ławeczkę powiązaną z skrzynką mieczową w całość.

Dalej nurtują mnie te wanty bo już mi się rodzi pomysł na większego punta ala scow E

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Co się tak upierasz z takielunkiem stałym,maszt wolnonośny przenosi na kadłub mniejsze siły niż maszt z wantami i sztagiem.Wystarczy jedna solidna wręga-gródz powiązana ze stępką i poprzez pokładnik z dziobnicą.

_________________
Piwo jest dowodem na to że Bóg nas kocha i chce żebyśmy byli szczęśliwi.

Posłuchaj Go. Dokładniej to siły z żagli będą takie same, ale pozbywasz się sił od wstępnego napięcia takielunku, co przy elastycznym kadłubie SOF jest dodatkową zaletą.
Pozdrawiam
Przemek

Się nie upieram tylko chcę wiedzieć:) na przysłość

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

No i nie ma sił ściskających maszt, a nie są one małe...

_________________
Piwo jest dowodem na to że Bóg nas kocha i chce żebyśmy byli szczęśliwi.

Wczoraj wszystko mi się rozjechało i dłubałem od nowa

Ale efekt jest zadowalający. Dzisiaj może uda mi się zrobić rzuty boczne.





Dzięki za informacje co do masztu. Tak jak wspominałem do tego punta zastosuję żagiel łaciński. Na razie zastanawiam się nad jego krojem, co by ładnie spasował z całym kadłubem.

W sprawie want i sztagów. Rozumiem, iż ich zastosowanie w konstrukcji SOF raczej nie pomaga co bardziej przysparza kłopotów.

Mam więc taki pytanie jeśli będę chciał zastosować w większej jednostce takielunek bermudzki. Gdzie grot będzie miał np 10m2 plus fok 5m2. To czy oprócz sztagu na którym będzie fok muszę zastosować dodatkowe olinowanie?

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

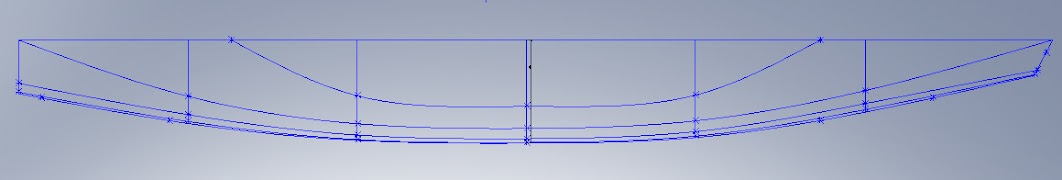

Wczoraj dokończyłem rzut boczny.



Dodatkowo zmieniły się wymiary

Największa długość: 3,66m
Długość KLW: 3,16m
Szerokość burt: 1,4m
Szerokość KLW: 1,26
Wysokość: 0,36m
Zanurzenie 0,16m
Wolna burta: 0,2m
Wyporność do KLW: 210kg

Powierzchnia żagla łacińskiego: 6m2

Nie mogę się zdecydować którą wersję żagla wybrać. Poniżej dwa do wyboru.



Teraz pytanie czy zastosować jedną rejkę tak jak jest w oryginalnym żaglu łacińskim czy dać dwie ala kleszcze kraba.

Jedna rejka będzie lżejsza od dwóch ale pytanie jest co będzie bardziej sprawniejsze i efektywniejsze.

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Czy brak komentaży mam rozumieć, iż konstrukcja / koncepcja na tym etapie jest dobra i mogę przejść do rozrysowania wręgów do wycięcia?

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Bo nie bardzo wiemy co byś chciał ,
aby Ci komentować?

_________________
"Wolność? co to takiego?" ja
"Gdy wszyscy grają to samo - szukam dyrygenta" K.Szewczyk

Wspomnij: Orwella i Huxleya.


Zapraszam na "fejsa":
"Dla tych co nie lubią szerokich ruf "
"Marian Strzelecki"
oraz
https://planyjachtow.pl/

No czy czegoś w założeniach jest skopałem i takie tam

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Rób KK i opowiedz później, jak się z tym pływa!

_________________
Pozdrawiam
ŁJ
