Jaka jest wyższość łączenia pasów sklejki metodą ukosowania nad metodą wycinania CNC na połączenie ,,palcowe'' lub ,,puzzle'' . Sklejka będzie gięta przy metodzie szycia i klejenia dość sporym promieniem ( szpicgat) . A może ktos zna inny sposób łączenia ?.Sposób na nakładkę nie wchodzi w rachubę . Grubość sklejki 6 do 8 mm.

Spytaj Myszka.
Wpadł na taki pomysł robiąc proa Wikiwiki. Sam przyznał, że nie jest to idealny sposób i że łączenie na ukos jest lepsze. Z moich przemyśleń: Przede wszystkim w "puzzlach" łączysz powierzchnią równą grubość sklejki x rozwinięta długość łączenia. Ukosowanie daje powierzchnię 10xgrubość sklejki (zwyczajowo) x szerokość łączonych płatów. To znacznie więcej i w układzie, który daje większą gwarancję dobrego połączenia. Puzzle łatwiej spozycjonować do łączenia, ale chyba to nie jest powód by taki rodzaj łączenia zastosować.

_________________
Miłego dnia
Pozdrawiam
Waldi

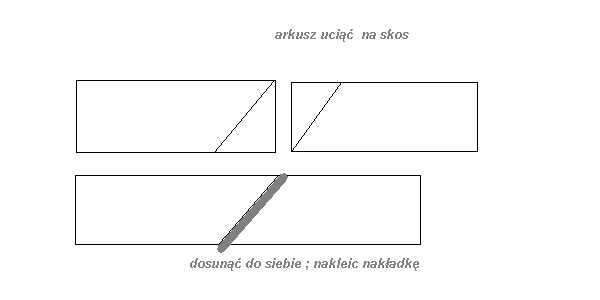

Jest jeszcze spodób ukosowania (Bombla) na skos, (nie ukosowanie) ucinamy sklejki pod kątem np 45stopni robimy nakładkę (skośną) i wyginamy... Na wypukłośći nie widać załamania.
