Nie mam dużego stołu, ale namierzyłem rewelacyjnie tani materiał: http://www.shop.ekudera.com/pl/p/PLANDE ... -160GM2/53

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Nieprzejednany Skrytoczytacz nadesłał film z Solar Challenge, gdzie niejeden kadłub może wzbudzać spore emocje...



Wszak tam wyciskają każdy gram i każdy volt, i każdy cm2 powierzchni oporów.

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Są już panele/solary miękkie,
może by tak uszyć z nich żagiel?
byłoby dwa w jednym

_________________
"Wolność? co to takiego?" ja
"Gdy wszyscy grają to samo - szukam dyrygenta" K.Szewczyk

Wspomnij: Orwella i Huxleya.


Zapraszam na "fejsa":
"Dla tych co nie lubią szerokich ruf "
"Marian Strzelecki"
oraz
https://planyjachtow.pl/

Oglądałem, macałem i rozmawiałem z gościem który coś takiego budował. Epoksyd, węgiel i infuzja. Nie wiem co to ma wspólnego z cerowanym kadłubem ze sklejki w klasie II/III.
Pozdrawiam
Przemek

Oj tam, oj tam.

_________________
Robert Hoffman
***
https://stareaparatyimojefotografowanie.blogspot.com/

Ale już ze sklejką lotniczą może być porównywalne
Infuzyjnie cerowaną zresztą.
Przeliczałem kiedyś (przy pomocy wykładowców z MEL-PW) wytrzymałość/waga łódki Ep/sklejkowej i Ep/szkl/węglowej i wcale tak wielkich różnic nie było.
Dlatego zdecydowałem się na sklejkę ( PIP - 550 )
... w końcu jest prasowana ciśnieniowo (chyba )
MJS

_________________
"Wolność? co to takiego?" ja
"Gdy wszyscy grają to samo - szukam dyrygenta" K.Szewczyk

Wspomnij: Orwella i Huxleya.


Zapraszam na "fejsa":
"Dla tych co nie lubią szerokich ruf "
"Marian Strzelecki"
oraz
https://planyjachtow.pl/

Jeśli o sklejce mowa, to...

Ze względu na rodzaj stosowanego surowca drzewnego sklejki dzieli się na:
- iglaste,
- liściaste,
- egzotyczne.

Pod względem przeznaczenia sklejki dzielimy na :
- ogólnego przeznaczenia (stolarstwo, budownictwo),
- o specjalnym przeznaczeniu.
Ze sklejek tych można wymienić:
- sklejkę lotniczą (tylko brzoza i wodoodporna),
- sklejkę szkutniczą (wodoodporna z gatunków krajowych i importowanych),
- sklejkę teletechniczną (olcha, brzoza, buk i grab, wodoodporna),
- sklejkę szalunkową wodoodporną (zewnętrzne powłoki dodatkowo zabezpieczane),
- sklejkę okleinowaną (jedno- i dwu stronnie),

Pod wzgledem zastosowanej technologii dzielimy sklejkę na:
- suchoklejoną (forniry wysuszone),
- mokroklejoną (klejenie w stanie wilgotnym).

Pod względem grubości dzielimy sklejkę na:
- cienką (do 6 mm),
- grubą (powyżej 6 mm).
Nie ma granicy grubości, ale w Polsce zwykle produkuje się asortyment od 4 do 20 mm.

Pod względem jakości sklejki klasyfikuje sie następująco:
- ogólnego przeznaczenia oznaczona: A, B, BB, BBB. (A - jest najwyższej jakości).
W niektórych sklejkach specjalnych nie ma podziału na klasy. Po prostu skleka musi spełniać pewne wymogi lub jest dyskwalifikowana.

Prasowanie.
Sklejanie odbywa sie w prasach wielopółkowych. Prasowanie może być na zimno lub na gorąco. Na ogół w produkcji sklejek stosuje się ciśnienia około 14 - 20 kG/cm2. Są to ciśnienia najbardziej ekonomiczne.
[Technologia Tworzyw Drzewnych, T. Drouet, A. Leśnikowski. W. Oniśko, A. Starecki]

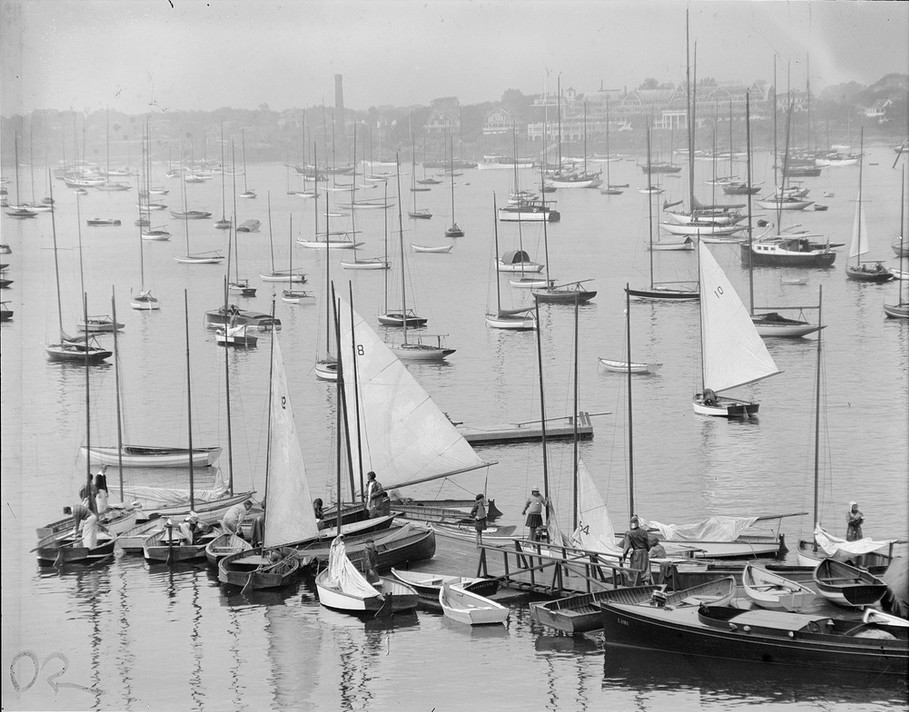

A poniżej sklejkówki w Bostonie rok 1933 (fot. od Skrytoczytacza rzecz jasna).

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Bardzo ciekawe ksztalty. Masz moze cos wiecej na jej temat?
Catz

_________________
Naziole, w pysk wam mówię litość moje ( prawie Wyspianski)

Niestety nie, link otwiera tylko to jedno zdjęcie. A kształty ma jakby współczesne.

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Ja bym je nazwal archaiczno-odwaznie-niesamowitymi... Tym bardziej, ze ze sklejki.
Dzieki za odpowiedz!
Catz

_________________
Naziole, w pysk wam mówię litość moje ( prawie Wyspianski)

A że sklejkówki to pewne? Wodoodporne sklejki to wtedy były w powijakach...
Tak przy okazji kształtów, przykłądowo - a wcale nie do sklejek pomyślanych




A nawet

Fajny ten Bob Fish. Masz coś więcej jak tylko linie?

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Nie mam. Zassałem obrazek tak z ciekawości
Plany w kolekcji Mystic Seaport museum, można napisać, dadzą.
Tylko to nie jest mała łódeczka - 54' długa... tak wygląda


W tamtych czasach nikt nie rysował planów, a że małych łódek też nie opisywano specjalnie, trudno znaleźć informacje. I tak dobrze że w ogóle jakieś rysunki zrobiono i są... inaczej wszyscy by mysleli że tacy som nowocześni z temi ślizgaczami


czy inszemi nowoczesnościami

By nie wspomnieć o super-aerodynamicznych żaglach polinezyjskich

A z jakiej książki to zasysasz

_________________


Bobrowe Żeremia
https://www.facebook.com/BobroweZeremia/

Prawie...
Catz

_________________
Naziole, w pysk wam mówię litość moje ( prawie Wyspianski)

To "Luckey", Boba Fisha ( ), ale daje po wyobraźni.
Smukłość jak w Omedze, ciekawy jestem wrażenia na wodzie, gdyby ujrzeć go powiedzmy na J. Mikołajskim...
A swoją drogą to i dziób z rufą dałoby się zamienić przy takich przekrojach. Piękna linia. Gdyby go do 13 stóp zaadaptować, to szeroki byłby około 1,2 m.

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

A to bardziej w temacie - by nie trzeba było wiele skracać - wyżymacz XIXwiecznej formuły ograniczającej długość do 13 i pół stopy
Stąd znacznie rozszerzony dziób i ciekawe mocowanie masztu; łódka bowiem niosła żagiel maksymalny jaki dał siem wcisnąć na kadłub.
Żadnej konkretnie, ale w temacie służę: http://pl.scribd.com/doc/174977990/Evol ... g-Sailboat

A Catze nie narzekajta

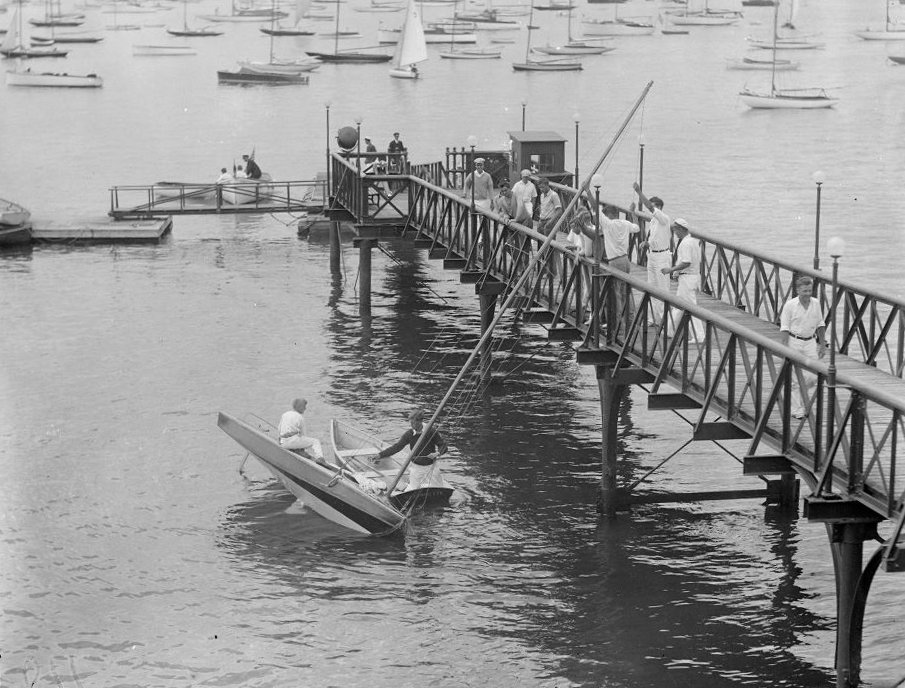

Jest! Jeszcze jedna fotografia (via Wojciech1968), ta z nr 10 na żaglu:

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Czy ta płetwa jest z brezentu??
http://www.flickr.com/photos/boston_pub ... otostream/

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Open 13 na równiku!

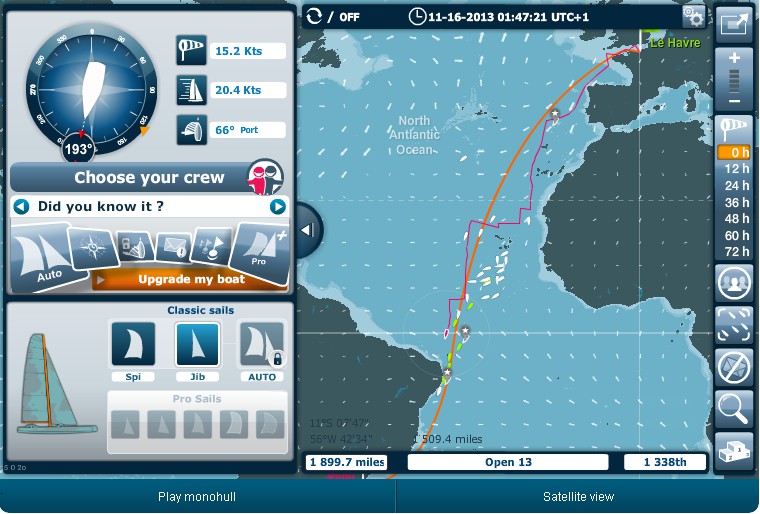

Tak mógłby brzmieć nagłówek na pierwszej stronie poczytnej gazety, gdyby było to realne. Tysiące czytelników przy porannej kawie zastanawiałoby się co to jest Open 13 i czemu na równiku? W czasach dygitalizacji wszystkiego nie trzeba się wygłupiać, żeby mieczówką pływać po oceanie dla zrobienia rozgłosu wokół formuły łódek 13 stopowych. Wystarczy sięgnać po symulator cybernetyczny i zalogować się jako Open 13.
Blisko 100 tys. graczy - żeglarzy/nawigatorów/skipperów steruje swoimi łódeczkami w wersji multihull. Miliony odsłon strony regat, miliony obserwacji rywali i miliony myśli... Czy można się oprzeć tak wielkiej promocji?
A zatem - Światowa Premiera Open 13 stała się faktem!

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

"Open 13" w Itajai
Wirtualny trimaran Open 13 osiągnął swój cel. Przed chwilą wpłynął na metę w brazylijskim porcie Itajai
- w znakomitym czasie i na świetnym miejscu!
Za swój spektakularny wyczyn został uhonorowany wspaniałym dyplomem:

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Uff... Na szczęście załapałeś się do pierwszej tysiąćtrzysetki!
Gratuluję!

_________________
Pozdrawiam
ŁJ

Targi Rzeczy Ładnych - wstęp 5 zł.
http://www.zw.com.pl/artykul/664130-Tar ... ctory.html

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Czas leci jak "Ksawery"...

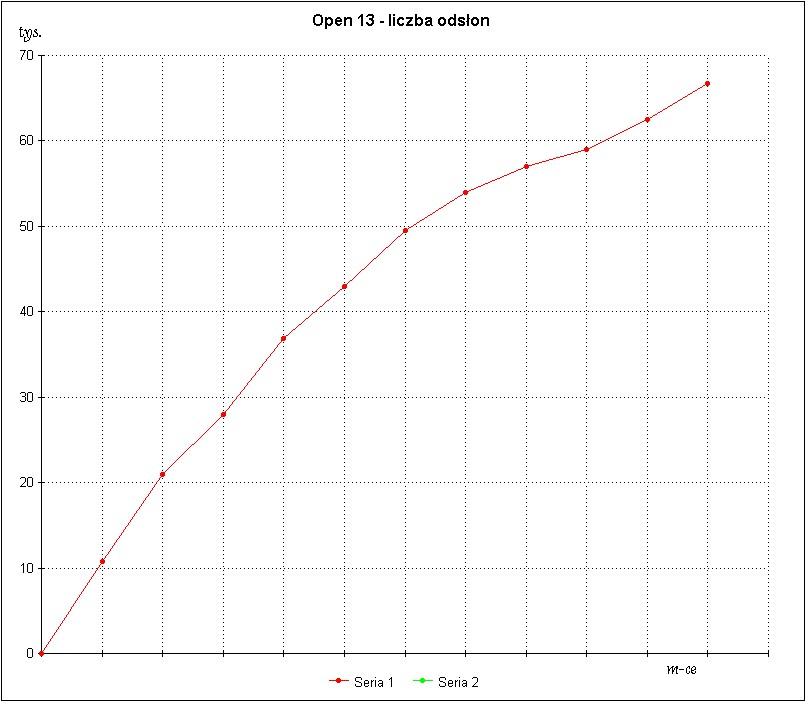

Sezon dawno zamknięty, śnieg za oknem, niedługo koniec roku, zbliża się więc podsumowanie i pewnie jakaś refleksja... Ale zanim to nastąpi warto spojrzeć na wykres odłon tego wątku od stycznia do listopada:

Coś drgnęło!

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

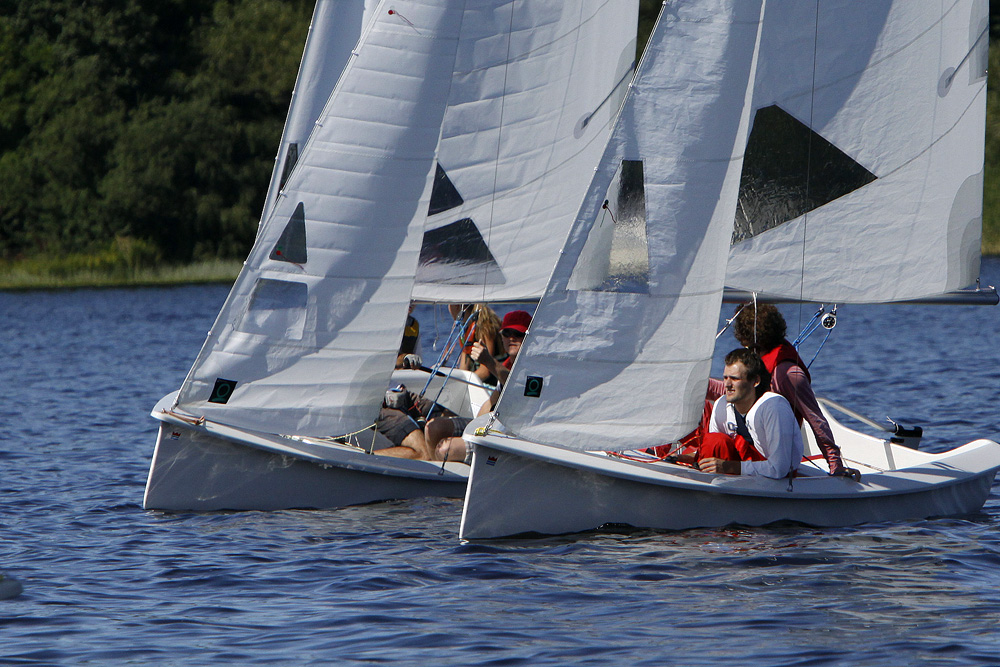

Zosta, na sąsiednim wątku, podał link do 10 ft żaglówki 1-Kronan, a tam jest również łódka 2-Kronan, która bardzo przystaje do formuły Open 13 (jeśli chodzi o charakter), zresztą spojrzeć warto:


2-Kronan, fakta
Längd 4,63 m
Bredd 1,69 m
Djupgående 0,15-1,0 m
Segelyta stor 7 kvm
- fock 3 kvm
- spinnaker 10 kvm
Mastlängd 6,1 m
Vikt 160 kg

http://www.kronaboats.com/vara-batar/2-kronan/

Taka współczesna BM-ka, ale ma coś w sobie taka łódka, takie łódki... ech regaty!



Średnia gabarytów obu modeli firmy Krona Boats AB to:
Lc=3,81 m
Bc=1,49 m
smukłość 2,56
czyli ani chybi - Open 13!

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

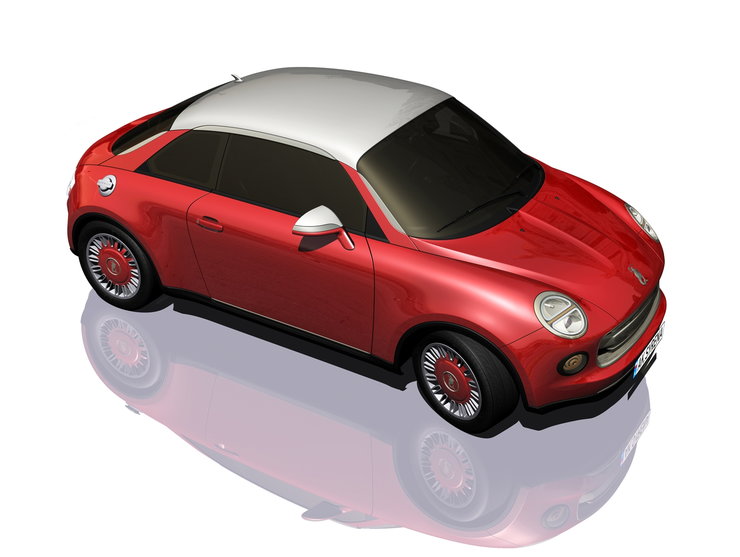

Była Syrena Sport, a teraz jest... Meluzyna.
Syrena Meluzyna - szczyt marzeń polskich projektantów?

Więcej tutaj: http://moto.onet.pl/aktualnosci/syrena- ... arki/wth5m
Meluzyną (jpg) do Internetowego Biura Projektowego!

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Ja przepraszam ale czy ona ma 13 stóp czy co ? dlaczego taki OT

To nawiązanie do rozdania nagrody za Open 13 z dnia 16 maja br.
viewtopic.php?f=5&t=14076&start=810#p228967
Dekadentyzm, schyłek wątku, koniec roku 2013... i okazja, bo ta Meluzyna ma Lc=4,06 m, Bc= 1,80 m
czyli niewiele więcej niż 13 ft. Ciekawa proporcja (smukłość) = 2,26.
Przekładając ją na kadłub o długości 3,96 m mamy szerokość 1,75 m. Kadłub żaglówki.
Ktoś mi kiedyś powiedział, żeby patrzeć na wymiary aut, bo one mają dużo wspólnego z wymiarami łodzi...
I coś w tym jest.

_________________
Jeśli jest coś, gdzie nie ma nic, to tam jest wszystko.
Indiańskie

Taki Dar Pomorza - skęcający na rondzie na Marszałokwskiej
To by dopiero był widok.

_________________
"Wolność? co to takiego?" ja
"Gdy wszyscy grają to samo - szukam dyrygenta" K.Szewczyk

Wspomnij: Orwella i Huxleya.


Zapraszam na "fejsa":
"Dla tych co nie lubią szerokich ruf "
"Marian Strzelecki"
oraz
https://planyjachtow.pl/

Był taki czas, kiedy puściłem wodze fantazji by wykrzesać nową bryłę kadłuba i tak się stało. Plik fbm odstawilem na bok, żeby dojrzał, a potem zmieniłem FS-a na nowszy, a ten za Chiny odmawiał dostępu do pliku. Miałem kilka różnych wersji wcześniejszych i żadna z nich nie pasowała...
Mogłem go odtworzyć ze szkicu, ale to już nie było to samo... Z upływem czasu ów plik chowałem w coraz bardziej zapomnianych miejscach i traktowałem go jak coś niezaakceptowanego... ale nie skasowałem go(!).

I oto LukasJ zamieścił plik z "Jajołem", pobrałem go, żeby obejrzeć w 3D, ale mój FreeShip odmówił jego otwarcia... Skojarzyło mi się z sytuacją powyżej i postanowiłem uruchomić najnowszą wersję, jaką miałem w zanadrzu (3.41+). Wyświetlił się! Podczas oglądania zaświtała myśl o spróbowaniu tej wersji do mojego pliku. Tak też uczyniłem i... Iiiii...?!?!?!
Pokazał się na ekranie, ten sam, stop. Ta sama, bo to ona. Po 9-u miesiącach, ale numer...

Panie i Panowie
Oto - Kometa - datowana na 15 marca 2013. Jest. Wróciła.

Oryginal!
13 ft.
