Tak, oczywiście masz rację.

Ale standardowy ster w tunelu też nie jest obojętny dla opływu kadłuba.

Na temat tego, które rozwiązanie bardziej trzeba by zbadać w warunkach laboratoryjnych, ster zewnętrzny jest zaprojektowany tak, aby był możliwie jak najmniej inwazyjny, w przypadku tunelu stosuje się własnej roboty wylaminowane elementy mające odchylić opływającą wodę tak aby nie uderzała w tyną krawędź otworu tunelu, ale raczej nikt tego nie testował. Wszyscy mają nadzieję, że to zadziała.

Instalacja steru chowanego to już astronomiczne pieniądze i jest to urządzenie dość awaryjne (chodzi o system chowania pędnika). Wymaga też ingerencji w dużą powierzchnię dna i nadaje się przede wszystkim do współczesnych, płaskodennych jachtów.

_________________
Konsul 37 "Don Kichot"
POL 0001WR
MMSI 261037650
https://jachtdonkichot.pl/


A po nocy nadchodzi dzień... I niech już tak zostanie.

Piotrek, daj sobie spokój z tym sterem. Dużo pracy, ingerencja w poszycie kadłuba, instalacja elektryczna. Dla jachtu 34-36 ft to raczej zbędny wydatek.

_________________
Pozdrawiam
Krzyś

Słusznie prawi.
2,2kW to maleństwo, które tylko wygeneruje tylko koszty.
Montuj co najmniej 4kW - koszt i nakład pracy podobny, ale do tego adekwatny do wielkości jachtu ciąg.
Opinia z praktyki na własnym - podobne wymiary, nieco większa powierzchnia boczna, longkiler dwumasztowy. Manewrowanie tyłem bez steru strumieniowego było bardzo trudne, szczególnie w związku z długim, zachodzącym bukszprytem. Teraz większość ciasnych manewrów portowych robię na wsteczny, niezależnie od siły wiatru.

Tylko wówczas tunel 185 mm zamiast 140 mm a to dużo zmienia w przypadku konstrukcji takich jak Don Kichot i ogólnie urządzenie zajmuje więcej miejsca. Tunel będzie musiał z tytułu kształtu dna "przesunięty" dalej od dziobu czyli ramię siły obracającej kadłub będzie krótsze i cześć zyskanej mocy się "zgubi". Dodatkowo może się okazać, że żeby zapewnić jego odpowiednią głębokość od linii wodnej w optymalnym miejscu nie da się go po prostu zamontować. O tym, że generuje większe "turbulencje" więc mocniej wpływa na nautykę jachtu nie wspomniawszy. Bo wpływa na to każdy, nie oszukujmy się.
4 kW to także mocniejszy wiec większy (i droższy) akumulator i cena samego urządzenia też jest zdecydowanie większa.
Wszystko się okaże jak jacht stanie na łożu. Wówczas będzie można od zewnątrz wyznaczyć miejsce gdzie powinien zostać wlaminowany tunel (górna krawędź powinna być min. 15 cm poniżej praktycznej inii wodnej) i zobaczyć, w którym miejscu wewnątrz jachtu wówczas wypadnie tunel z silnikiem i znaleźć możliwie blisko miejsce na akumulator. Mam poważne obawy, czy to się da ogarnąć.

_________________
Konsul 37 "Don Kichot"
POL 0001WR
MMSI 261037650
https://jachtdonkichot.pl/


A po nocy nadchodzi dzień... I niech już tak zostanie.

[quote="Kurczak"
...4 kW to także mocniejszy wiec większy (i droższy) akumulator i cena samego urządzenia też jest zdecydowanie większa.
/quote]

Nie chcę się mądrować, ale trudno się powstrzymać od refleksji, że ster aktywny z silnikiem 4 kW wymaga będzie pewnie nie jednego a dwóch sporych akumulatorów w pobliżu, a przewody zasilania pewnie będą musiały mieć przekroje rzędu 100 mm2, albo lepiej.
To wszystko oczywiście niezależnie od rozmiarów maszynerii oraz jej łącznego ciężaru, czyli akumulatorów, ich zamocowania, konstrukcji tunelu i ciężaru samego mechanizmu.

________________________________________

Pozdrawiam
tomasz

Tak jak napisałeś Tomku, takie urządzenia w przypadku Don Kichota zajmuje zbyt dużo miejsca.
Sam ster strumieniowy nie ma służyć do kręcenia bączków w marinie - tylko pomóc w manewrowaniu, nie mam żadnego doświadczenia w jego używaniu. Jednak mądrzejsi ode mnie twierdzą, że 2,2 kW w tunelu 140 mm będzie OK.
Ale może się okazać, że i tego nie da się zamontować z przyczyn technicznych.

_________________
Konsul 37 "Don Kichot"
POL 0001WR
MMSI 261037650
https://jachtdonkichot.pl/


A po nocy nadchodzi dzień... I niech już tak zostanie.

Dwa aku po 80 Ah wystarcza z nadmiarem. Zużycie prądu w czasie manewrów to przeważnie 30-60 sekund przy poborze ok 300 A, wiec kilka Ah na wyjście-podejście.
Przewody przy 4kW to 70 mm2, nawet jeśli długie. Warto ładować z dedykowanej ładowarki i nie spinać z resztą sieci jachtowej. Można wtedy przemyśleć wersję 24v - mniejsze prądy.
Urok steru to nie kręcenie bączków, bo przy słabym wietrze to da się to zrobić na silniku. Zalety docenisz przy wietrze rzędu 6 Bf i wyżej, w nieosłoniętej marinie. Wtedy potrzeba ciągu.
Pływałem na czarterach 40-50ft z „kręciołkami” zamiast porządnego steru - frustracja. Ale sztuka do oferty była.
Na jachcie 40 ft (stalowy, ok 12 ton) montowałem ster 6kW w wersji 12 v. Aku docelowo 220 Ah, tymczasowo 2x80 Ah.

Oczywiście masz rację, mocniejszy jest niewątpliwie lepszy ale są ograniczenia.

W tym przypadku dolna krawędź tunelu 18,5 cm byłaby około 35 cm poniżej linii wodnej a jeszcze pod nią potrzeba trochę dna.

Trzeba będzie odjechać daleko od dziobu, IMHO przynajmniej z metr żeby takie miejsce znaleźć. I to metr liczony od miejsca, gdzie dziobnica wchodzi do wody czyli około 2 m od dziobu licząc po pokładzie.

140 mm tunel zawsze będzie łatwiej wkomponować i bliżej dziobu.

Choć może się kazać, że też się go nie da sensownie zamontować i zostanie tyko podczepiany albo wcale.

_________________
Konsul 37 "Don Kichot"
POL 0001WR
MMSI 261037650
https://jachtdonkichot.pl/


A po nocy nadchodzi dzień... I niech już tak zostanie.

Tu pełna zgoda - miejsca poniżej wodnicy nie masz zbyt dużo.

Piotr - popatrz na fotkę - i na miejsce montażu - to jest tunel 185 mm - ster 4,5 kW dwu śmigłowy.

Montaż na głębokości ok. trochę więcej niż połowa średnicy tunelu poniżej KLW i płycej nie montuj bo będziesz ciągnął powietrze,

_________________
Pozdrawiam
Włodzimierz "Bury Kocur" Ring
S/y "Bury Kocur IV"
POL 8888
MMSI 261 03 14 50

"Jeżeli chodzi o podatki to nikt nie jest patriotą"
G.Orwell

Popatrz Włodku na kształt dziobnicy Burego Kocura i Don Kichota.



To jest zupełnie inna koncepcja budowy jachtów.

W moim przypadku bezpieczna głębokość montażu tunelu według fachowca, który takich urządzeń zamontował pierdylion - to 15 cm. I to jest słuszna racja, bo Don Kichot waży tylko 7 ton. Ilość wody w zbiorniku ma wpływ na zanurzenie dziobu. Tak jak waga załogi.
Dla Ciebie to jest wielkość pomijalna.

Prosta fizyka archimedejska stanowi, że im dłuższe ramię tym mniejsza siła potrzebna do poruszenia układu. Więc ster strumieniowy powinien być jak najbliżej dziobu. A im większa średnica tunelu tym to ramię w przypadku Don Kichota byłoby krótsze. W końsekwencji może się okazać, że większa moc turbiny nic nie zmieni.

_________________
Konsul 37 "Don Kichot"
POL 0001WR
MMSI 261037650
https://jachtdonkichot.pl/


A po nocy nadchodzi dzień... I niech już tak zostanie.

Czas pomyśleć nad terminem wyjęcia Don Kichota z wody.

Miało to nastąpić w miniony łikend, bo jutro planowo miałem lecieć do Bergen na "Oceana B" a chciałem, żeby wcześniej jacht już stał na łożu. Niestety jacht utknął na Svalbardzie i plany się posypały.

Nie ma wiec pośpiechu, druga połowa miesiąca ma być ciepła, wiec poczekam dwa tygodnie.

Jakie plany na jesień/wiosnę.

- wymiana stoperów na współczesne i kabestanu na samoknagujący. Chodzi o te urządzenia zamontowane na dachu kabiny, po lewej stronie od zejściówki, które służą m. in. do obsługi szotów grota. Po modyfikacji będą służyły także do obsługi rollgrota,
- ewentualny montaż steru strumieniowego,
- położenie masztu i montaż rolera,

Silnik + napęd:

- demontaż wymiennika i wymiana wydmuchanej uszczelki pod kolektorem wydechowym,
- wymiana uszczelniaczy w pompie wtryskowej i przekładni.
- wymiana cieknącej pompy cieczy chłodzącej obiegu wewnętrznego

Elektronika:

Montaż głośnika radiostacji na kolumnie sterowej, montaż okablowania i gniazd do przełączania mikrofonu między nawigacyjną a kolumną sterową.

Więc trochę pracy się szykuje.

Maszt najchętniej zabrałbym do domu i spokojnie sobie przy nim pracował, ale będzie kłopot z transportem w tą i z powrotem.

_________________
Konsul 37 "Don Kichot"
POL 0001WR
MMSI 261037650
https://jachtdonkichot.pl/


A po nocy nadchodzi dzień... I niech już tak zostanie.

No i jeszcze jedna ważna rzecz do ogarnięcia. Wentylacja komory silnika.
W Konsulach 37 silniki są montowane centralnie, niczym w sportowych samochodach.
Ale nie zawsze to co w sportowych samochodach jest dobre sprawdzi się na jachcie.
W tym przypadku plus dodatni jest taki, że ciężki silnik nie obciąża rufy a śruba jest daleko od płetwy sterowej.
Plus ujemny jest taki, że wszystkie opary i ciepło z pracującego starego klekota dostają się do kabiny, bo jacht nigdy nie miał komory silnika wentylowanej.
Po czasie wiem już dlaczego. Magistrali nie da się wyprowadzićna ściankę albo dach kabiny, żeby komora wietrzyła się grawitacyjnie, jedynie na burtę a to nie jest dobry pomysł. Jedynym w moim pojęciu dobry pomysł to doprowadzenie magistrali do pawęży i montaż tego typu wylotu:

https://allegro.pl/oferta/wentylator-ka ... HwQAvD_BwE

Niestety wentylacja musi być wówczas wymuszona, działająca podczas pracy silnika.

_________________
Konsul 37 "Don Kichot"
POL 0001WR
MMSI 261037650
https://jachtdonkichot.pl/


A po nocy nadchodzi dzień... I niech już tak zostanie.

Jak dla mnie taka oddalona śruba od pletwy steru to raczej minus - mnie osobiście zdecydowanie lepiej się manewruje jachtem, który ma śrubę tuż przed sterem - odrzut wody ze śruba padający na płetwę zdecydowanie pomaga przy manewrach.

Obecnie mam śrubę jakieś 3 metry przed pletwą i dlatego w manewrach w ciasnych portach tak bardzo przydaje się ster strumieniowy.



To załóż wentylację wymuszoną elektrycznie - zrobilem tak u siebie i jestem z tego bardzo zadowolony.

_________________
Pozdrawiam
Włodzimierz "Bury Kocur" Ring
S/y "Bury Kocur IV"
POL 8888
MMSI 261 03 14 50

"Jeżeli chodzi o podatki to nikt nie jest patriotą"
G.Orwell

W moim przypadku śruba jest dożo bliżej, ale nie przy samej płetwie.

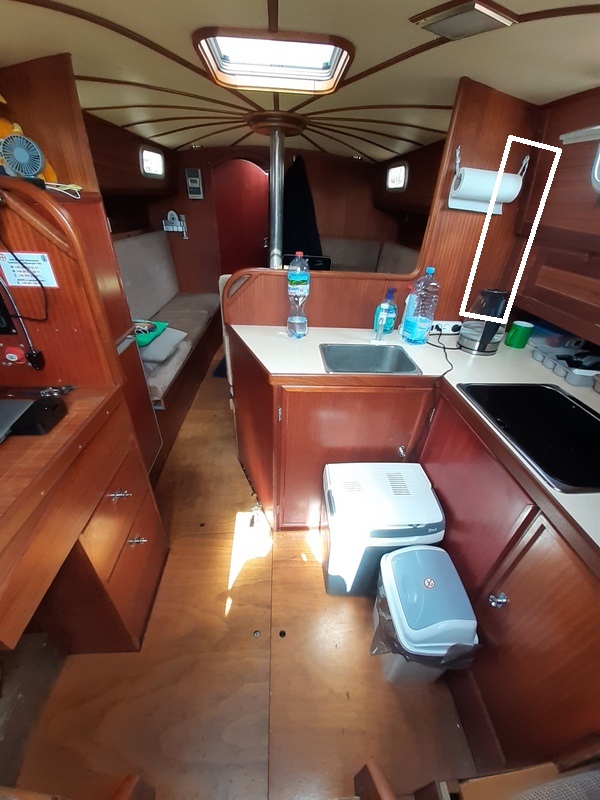

Teoretycznie można wyjść rurą (cirka fi 70 mm) bezpośrednio z komory silnikowej przez blat kuchenny i dalej pionowo do góry do ścianki kabiny powyżej półpokładu lub do dachu kabiny, ale w praktyce średnio mi się to rozwiązanie podoba.



Można też z drugiej strony ale wówczas rura będzie ingerowała w oparcie siedziska w messie.

Dlatego najbardziej nieinwazyjne IMHO rozwiązanie to poprowadzenie magistrali za szafkami w kuchni, wzdłuż bakist w hundkoi i bakisty rufowej aż do pawęży lub burty w miejscu, które się nie moczy przy płynieciu w przechyle. Tyle, że to przynajmniej 3 metry rury.

_________________
Konsul 37 "Don Kichot"
POL 0001WR
MMSI 261037650
https://jachtdonkichot.pl/


A po nocy nadchodzi dzień... I niech już tak zostanie.

Jest oczywiste że zamknięty w stosunkowo ciasnej obudowie, silnik spalinowy wymaga wentylacji mechanicznej i to dobrej. Przypuszczam, że na Twoim, blisko 40 stopowym jachcie, silnik ma pewnie nie mniej niż jakieś 30 - 40 KM i nieźle grzeje wszystko wokół siebie.

Na mojej łódce - 28 stóp, silnik 12 KM - zrobiłem wentylację mechaniczną, nawiewno - wyciągową, z dwoma wentylatorami osiowymi. Wentylator wywiewny zasysa powietrze z zęzy pod silnikiem, a wentylator nawiewny tłoczy je do komory silnika na wysokości filtra powietrza. Wyloty przewodów znajdują się na pokładzie achterpiku i mogą być, w razie cięższej pogody, zamykane wywietrznikami grzybkowymi.
Przewody wentylacyjne o średnicy 3"/76 mm są typowe.

Ponieważ wentylatory grzybkowe są bardzo narażone na uszkodzenia, zostały osłonięte kratkami ochronnymi,wykonanymi z prętów stalowych fi 6 mm. Wentylatory osiowe Seaflo 12 V, 5 A, wydajność ok. 150 m3/h, wykonanie nieiskrzące. Przewody odporne na podciśnienie, średnica 76 mm. Prędkość powietrza, zmierzona w zamontowanym, kompletnym rurociągu wyciągowym, wynosiła ok. 5 m/s. Wentylatory są sterowane indywidualnie, wyłącznikami na tablicy rozdzielczej.

Mam nadzieję, że system okaże się sprawny; przy okazji - doprowadziłem odpowietrzenie zbiornika paliwa do skrzynki przyłączeniowej wentylatora wywiewnego, ale dopiero próby na wodzie pokażą, czy to doby pomysł.

________________________________________

Pozdrawiam
tomasz

Owszem jest ciepło i jest gęsta atmosfera.

Czuć to szczególnie teraz, gdy przez wydmuchaną uszczelkę do komory silnikowej a w konsekwencji do kabiny dostaje się jakaś ilość spalin z diesla.

U mnie nie ma jak zamontować grzybków na achterdeku, bo praktycznie całą jego powierzchnię zajmuje pokrywa bakisty. Zostaje wiec albo burta w rufowej części kadłuba albo pawęż.

Jestem przekonany, że wentylator wywiewny jest niezbędny, co do nawiewnego nie jestem przekonany. Montowałbym czerpnię jednak możliwie wysoko. IMHO opary wraz z ciepłym powietrzem idą raczej do góry niż do zęzy.

_________________
Konsul 37 "Don Kichot"
POL 0001WR
MMSI 261037650
https://jachtdonkichot.pl/


A po nocy nadchodzi dzień... I niech już tak zostanie.

O rany, aż tak duży silnik...
